富林克J11W美式内螺纹截止阀广泛应用于水、油品、气、燃气、蒸汽、氮气、氢气、硝酸类、醋酸类等食品、制药、石油化工、电力、冶金等工业管线
富林克J11W美式内螺纹截止阀广泛应用于水、油品、气、燃气、蒸汽、氮气、氢气、硝酸类、醋酸类等食品、制药、石油化工、电力、冶金等工业管线
美式内螺纹截止阀应用
富林克J11W美式内螺纹截止阀广泛应用于水、油品、气、燃气、蒸汽、氮气、氢气、硝酸类、醋酸类等食品、制药、石油化工、电力、冶金等工业管线
标准
设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1
JIS B 0203,ISO 7/1
检测标准：MSS SP-110，EN 12266
特点
多种螺纹端供选择
不锈钢一体式阀座
采用脱蜡精密铸造
开闭过程中密封面之间摩擦力小;
阀门高度小,阀瓣行程短;
密封面不易磨损、擦伤;
适用温度：-20℃~200℃
|
NO. |
零部件 |
材料 |
||
|
1 |
阀体 |
CF8M |
CF8 |
|
|
2 |
阀瓣 |
CF8M |
CF8 |
|
|
3 |
阀盖 |
CF8M |
CF8 |
|
|
4 |
填料 |
PTFE |
||
|
5 |
V型垫片 |
PTFE |
||
|
6 |
螺帽 |
CF8M |
||
|
7 |
压盖 |
SUS304 |
||
|
8 |
阀杆 |
SUS316 |
SUS304 |
|
|
9 |
填料压套 |
SUS304 |
||
|
10 |
阀杆螺母 |
SUS304 |
||
|
11 |
手轮 |
铸铁 |
||

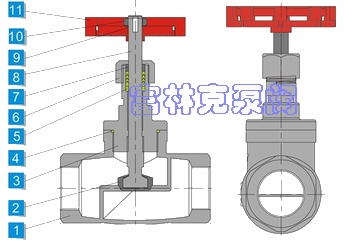

美式内螺纹截止阀结构图
|

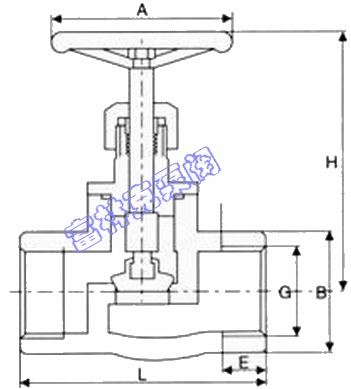

DN |
G |
L |
E |
B |
H |
A |
|
6 |
1/4" |
60 |
15 |
23 |
80 |
60 |
|
10 |
3/8" |
60 |
15 |
26 |
80 |
60 |
|
15 |
1/2" |
68 |
16 |
31 |
90 |
70 |
|
20 |
3/4" |
82 |
18 |
38 |
98 |
70 |
|
25 |
1" |
90 |
20 |
46 |
108 |
80 |
|
32 |
1 1/4" |
105 |
21.5 |
56 |
120 |
90 |
|
40 |
1 1/2" |
120 |
23 |
63 |
146 |
100 |
|
50 |
2" |
140 |
24.5 |
76 |
162 |
120 |

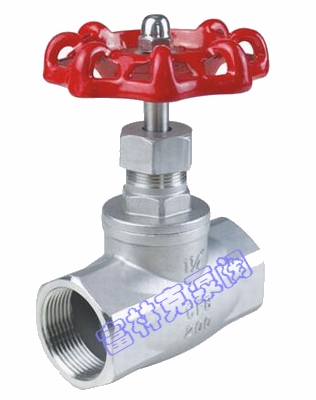

美式内螺纹截止阀
