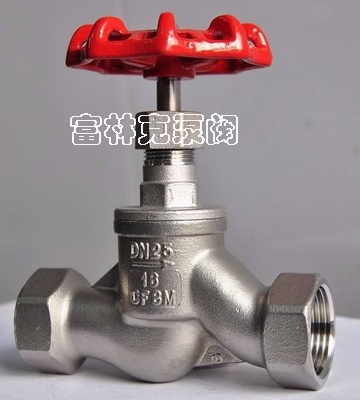

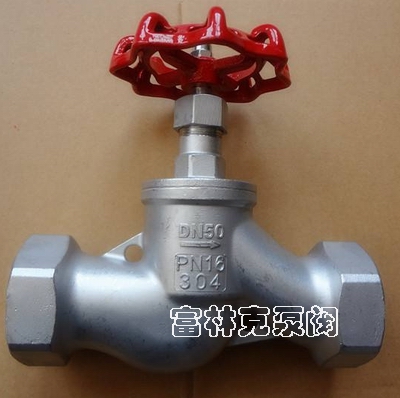

富林克J11W国标内螺纹截止阀采用暗杆式，手轮旋转升降阀杆。手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到最高点上密封起作用
富林克J11W国标内螺纹截止阀采用暗杆式，手轮旋转升降阀杆。手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到最高点上密封起作用
国标内螺纹截止阀应用
富林克J11W国标内螺纹截止阀采用暗杆式，手轮旋转升降阀杆。手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到最高点上密封起作用。
特点
多种螺纹端供选择
不锈钢一体式阀座
采用脱蜡精密铸造
开闭过程中密封面之间摩擦力小;
阀门高度小,阀瓣行程短;
密封面不易磨损、擦伤;
适用温度：-20℃~200℃
公称压力：PN2.5Mpa
|
NO. |
零部件 |
材料 |
|
|
1 |
阀体 |
CF8M |
CF8 |
|
2 |
阀瓣 |
CF8M |
CF8 |
|
3 |
阀盖 |
CF8M |
CF8 |
|
4 |
填料 |
PTFE |
|
|
5 |
V型垫片 |
PTFE |
|
|
6 |
螺帽 |
CF8M |
|
|
7 |
压盖 |
SUS304 |
|
|
8 |
阀杆 |
SUS316 |
SUS304 |
|
9 |
填料压套 |
SUS304 |
|
|
10 |
阀杆螺母 |
SUS304 |
|
|
11 |
手轮 |
铸铁 |
|
国标内螺纹截止阀结构图
|
DN |
G |
L |
E |
B |
H |
A |
KG |
|
15 |
1/2” |
90 |
14 |
32 |
109 |
70 |
0.9 |
|
20 |
3/4” |
100 |
16 |
36 |
109 |
70 |
1.1 |
|
25 |
1” |
120 |
18 |
46 |
132 |
80 |
1.8 |
|
32 |
11/4” |
140 |
20 |
55 |
156 |
90 |
2.5 |
|
40 |
11/2” |
170 |
22 |
65 |
167 |
100 |
3.7 |
|
50 |
2” |
200 |
24 |
80 |
182 |
120 |
5.5 |
国标内螺纹截止阀
