大口径截止阀构造先进,采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能,广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件
大口径截止阀构造先进,采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能,广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件
大口径截止阀应用
富林克富林克J41H大口径截止阀的阀体内阀座，阀座将阀体的阀腔分隔为进液腔和出液腔，大阀瓣位于进液腔内，与阀座构成大密封副，大阀瓣设有芯部空腔，芯部空腔内设有可上下移动的小阀瓣，大阀瓣的上方实体设有供阀杆从中穿设但不会使小阀瓣脱出该芯部空腔的通孔，大阀瓣的侧壁设有连通进液腔的进液孔，大阀瓣的底壁设有连通所述出液腔的出液孔，大阀瓣的底壁顶面设有小阀座密封面，与小阀瓣的底面上的密封面共同构成小密封副，阀杆延伸到芯部空腔内连接小阀瓣,能够在高温、高压或大口径状态下保持可靠的密封，而且开关阀门轻松省力。
大口径截止阀构造先进,采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能,广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件。
特点
任何位置安装;
采用先进的多密封，双支架;
启闭采用了活络连接结构;
导向运动,提高抗水锤冲击;
耐高温、耐高压,启闭轻;
|
计与制造 |
结构长度 |
法兰尺寸
|
压力 - 温度 |
试验 - 检验 |
|
GB122235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 |
0.5-0.7 |
|||||
|
体、盖、板 |
阀杆
|
密封面 |
垫片
|
填料
|
工作温度 ℃ |
适用介质 |
|
WCB |
2Cr13 |
13Cr STL 木体材料 尼龙
|
增强柔性石墨 13Cr/ 柔性石墨 08 软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti PTFE |
柔性石墨 增强柔性石墨 PTFE
|
≤425 |
水 蒸汽 油品
|
|
WC1 |
38CrMoAl 25Cr2MoV |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
ZGCr5Mo |
≤200 |
硝酸类 |
||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||||
|
≤200 |
醋酸类 |

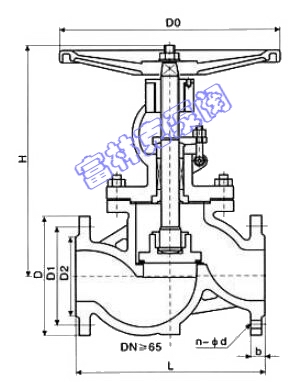

大口径截止阀结构图
大口径截止阀 l.6MPa尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
J41H /W |
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
大口径 截止阀 2.5MPa尺寸：
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
J41H /W |
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
