富林克MZ45X直埋式加长杆闸阀采用延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故
富林克MZ45X直埋式加长杆闸阀采用延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故
直埋式加长杆闸阀应用

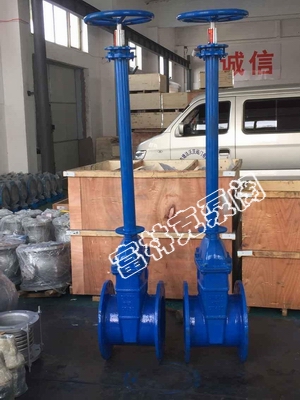

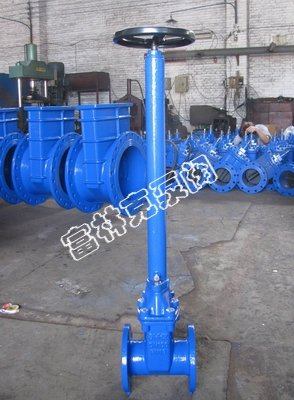

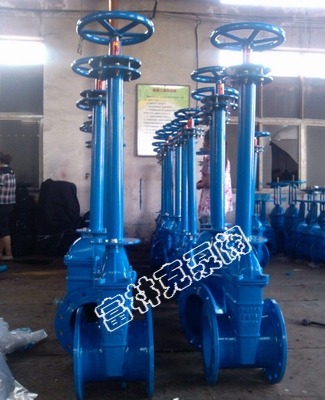

富林克MZ45X直埋式加长杆闸阀采用延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置，整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。 有优秀的防腐性能，壳体内，外表面喷涂环氧树脂，连接螺栓采用内六角螺栓，顶部胶封。 可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
特点
加长杆闸阀是在闸阀的原有的基础长进行加长阀杆，在施工过程中，将加长杆直接埋入地下，不用垒砌窨井，减少路面开挖面积。
在闸阀系列的产品中加长杆软密封闸阀具有很独特的特点，使用于污水的系统中，它的阀杆加长。方便在高位置上操作，它的通道流畅，流量系数小，密封性相当可靠。而且这款产品耐腐蚀，安装在管道中，不仅不容易生锈，而且操作非常轻便灵活，使用的寿命也比较长。
具体作用包括以下：
1.操作方便,用于污水系统的处理时，其阀杆可以加长，对于在位置较高处操作的工作人员十分方便。
2.通道流畅,加长杆阀适用于口径较大的管道中，通道流畅，密封性能良好。
3.阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4.平底式阀座，不出现污物堆积，使密封更可靠
|
公称压力 （MPa） |
试验压力Ps（MPa） |
|
适用介质 |
工作温度 （℃） |
|
|
壳体试验 |
密封试验 |
||||
|
1.0 |
1.5 |
1.1 |
水 、污水 |
≤8 0 ≤ 100 |
|
|
1. 6 |
2.4 |
1. 76 |
|||
|
名称 |
材质 |
|
阀体 |
球墨铸铁、铸钢 |
|
闸板 |
球墨铸铁 +三元乙丙或丁腈橡胶 |
|
中口垫 |
丁腈橡胶、三元乙丙 |
|
密封圈 |
丁腈橡胶 |
|
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
阀杆 |
不锈钢 |
|
螺栓 |
不锈钢 |
|
压盖 |
球墨铸铁、铸钢 |
|
阀杆螺母 |
铜合金 |
|
手轮（传动帽） |
可锻铸铁 |
直埋式加长杆闸阀结构图
|
DN |
（mm） |
重量(kg)
|
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
50 |
2 |
216 |
165 |
127 |
92 |
22.4 |
8-19 |
330 |
200 |
30 |
|
65 |
21/2 |
241 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
368 |
240 |
44 |
|
80 |
3 |
283 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
394 |
280 |
61 |
|
100 |
4 |
305 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
473 |
300 |
77 |
|
125 |
5 |
381 |
279 |
235 |
186 |
35 |
8-22.5 |
660 |
350 |
125 |
|
150 |
6 |
403 |
318 |
269.7 |
216 |
36.6 |
12-25.5 |
711 |
400 |
153 |
|
200 |
8 |
419 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
813 |
400 |
286 |
|
250 |
10 |
457 |
444 |
387.5 |
324 |
47.8 |
16-28.4 |
1003 |
450 |
412 |
|
300 |
12 |
502 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1137 |
500 |
576 |
|
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1489 |
600 |
886 |
|
400 |
16 |
838 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1580 |
650 |
117 |
直埋式加长杆闸阀
