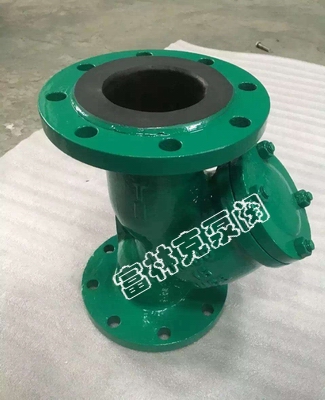

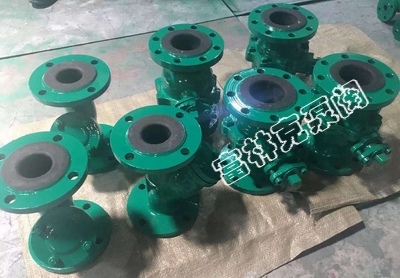

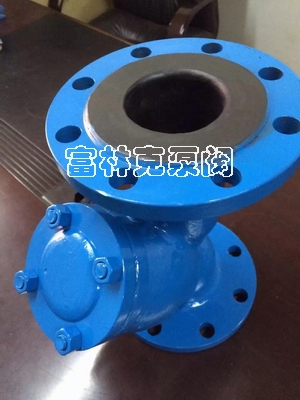

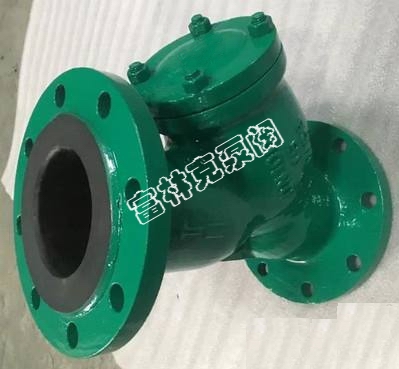

富林克GL41J衬胶过滤器内腔表面加制覆有可供选择的各种橡胶，可以方便的分离杂质和清除杂质，而不影响流量，具有过滤和排污的功能。衬胶过滤器是除去液体中少量固体颗粒的防腐设备。可保护压缩机、泵、仪表和其他设备的正常工作
富林克GL41J衬胶过滤器内腔表面加制覆有可供选择的各种橡胶，可以方便的分离杂质和清除杂质，而不影响流量，具有过滤和排污的功能。衬胶过滤器是除去液体中少量固体颗粒的防腐设备。可保护压缩机、泵、仪表和其他设备的正常工作
衬胶过滤器应用
富林克GL41J衬胶过滤器内腔表面加制覆有可供选择的各种橡胶，可以方便的分离杂质和清除杂质，而不影响流量，具有过滤和排污的功能。衬胶过滤器是除去液体中少量固体颗粒的防腐设备。可保护压缩机、泵、仪表和其他设备的正常工作。
当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的的滤桶取出来，处理后从新装入即可，因此，使用维护极为方便。目前已广泛应用于石油、化工、医药、制冷 、轻工、环保等行业
特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小，重量轻。
2、滤芯网材质，均为全不锈钢制作。耐腐蚀性强，使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品等、或根据用户要求。
4、伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便，提高工作效率
|
主要零件部件材料表 |
序号 |
零件名称 |
材料 |
|
|
1 |
阀体 |
铸铁、碳钢、不锈钢 |
|
|
2 |
滤芯网 |
不锈钢 |
|
|
3 |
衬里层 |
丁晴橡胶、三元乙丙橡胶、氟橡胶 |
|
|
4 |
滤网盖 |
铸铁、碳钢、不锈钢 |
|
公称压力 （MPa） |
试验压力Ps（MPa） |
|
适用介质 |
工作温度 （℃） |
|
|
壳体试验 |
密封试验 |
||||
|
0.6 |
0.9 |
0.66 |
W、非腐蚀性流体 |
≤100 |
|
|
1.0 |
1.5 |
1.1 |
J、一般腐蚀性流体 |
≤85 |
|
|
Fs、强酸、碱及各种有机溶剂 （溶融碱金属及元素氟除外） |
≤150 |
||||

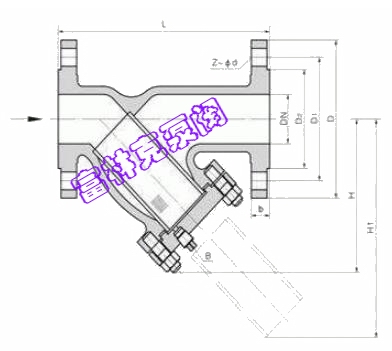

衬胶过滤器结构图
|
产品型号 |
(DN) 公称通径 |
连接方式 |
(MPa) 公称压力 |
(℃) 最高允许温度 |
(mm)外形尺寸 |
||
|
L |
H1 |
H2 |
|||||
|
GL41J |
15—20 25 |
法兰 |
1.6 |
80 |
150 160 |
53 58 |
70 95 |
|
GL41J |
32 |
法兰 |
1.6 |
80 |
1 80 |
73 |
120 |
|
GL41J |
40 |
法兰 |
1.6 |
80 |
200 |
75 |
135 |
|
GL41J |
50 |
法兰 |
1.6 |
80 |
230 |
80 |
165 |
|
GL41J |
65 |
法兰 |
1.6 |
80 |
270 |
93 |
180 |
|
GL41J |
80 |
法兰 |
1.6 |
80 |
290 |
100 |
189 |
|
GL41J |
100 |
法兰 |
1.6 |
80 |
310 |
110 |
235 |
|
GL41J |
125 |
法兰 |
1.6 |
80 |
400 |
125 |
280 |
|
GL41J |
150 |
法兰 |
1.6 |
80 |
430 |
143 |
345 |
|
GL41J |
200 |
法兰 |
1.6 |
80 |
500 |
170 |
410 |
|
GL41J |
250 |
法兰 |
1.6 |
80 |
590 |
203 |
610 |
|
GL41J |
300 |
法兰 |
1.6 |
80 |
650 |
230 |
690 |
|
GL41J |
350 |
法兰 |
1.6 |
80 |
700 |
255 |
780 |
衬胶过滤器
