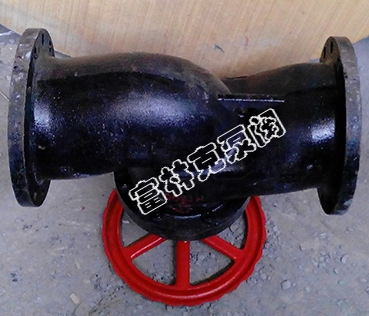

铸铁截止阀应用
富林克J41T/W/H铸铁截止阀主要用来按通或截断管路中的介质，一般不用于调节流量，一般用于中、小口径的管道。截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
铸铁截止阀一般适用于常温常压,介质为水、普通气体及无腐蚀性的液体等工况,广泛应用于楼宇系统,水处理系统,消防管道,市政,矿山设备,水厂,工程建筑等领域。
优点
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长
|
型号 |
公称压力 （MPa） |
试验压力 |
工作温度 |
适用介质 |
|
|
强度（水） （MPa） |
密封（水） （MPa） |
||||
|
J41T-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
J41W-16 |
1.6 |
2.4 |
≤1.8 |
100 |
油品 |
|
J41H-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
零件名称 |
材料 |
|||
|
J41T-16 |
J41W-16 |
J41H-16 |
J41F-16 |
|
|
阀体、阀盖 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
灰铸铁 |
|
阀杆 |
钢 |
钢 |
钢 |
钢 |
|
阀瓣 |
灰铸铁+黄铜 |
灰铸铁 |
灰铸铁+不锈钢 |
灰铸铁聚四氟乙稀 |

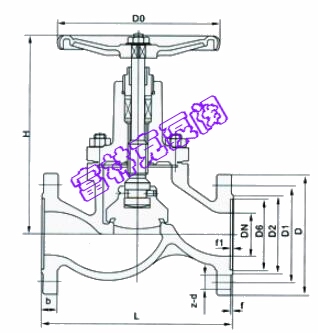

铸铁截止阀结构图
|
型号 |
公称通径DN（mm） |
尺寸 |
|||||||
|
|
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
|
J41T-16 J41W-16 J41H-16 J41F-16 |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
J41T-16 J41W-16 J41H-16 J41F-16 中部法兰 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 |

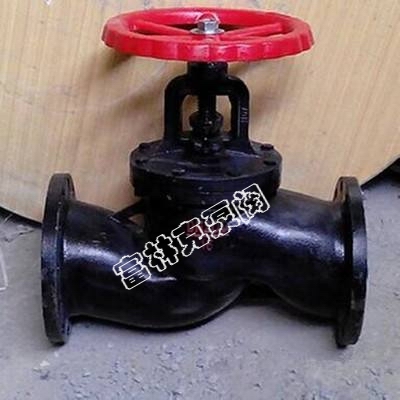

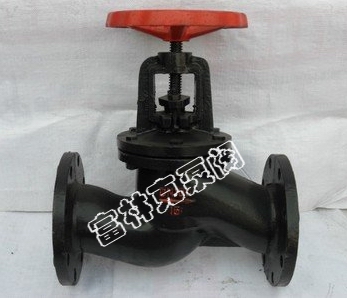

铸铁截止阀
