电动隔膜阀

富林克衬胶G941J、无衬G941W、衬氟G941F46电动隔膜阀由隔膜阀和由380V50Hz的电动装置两部分组成,电动装置用于控制隔膜阀的开启和关闭,它可以准确地按指令动作,是对阀门实现远控、集控和自控的必不可少的驱动装置

型号：衬胶G941J、无衬G941W、衬氟G941F46
类别：衬胶隔膜阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51879261
传真：021-51879261
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

电动隔膜阀应用
富林克衬胶G941J、无衬G941W、衬氟G941F46电动隔膜阀由隔膜阀和由380V50Hz的电动装置两部分组成,电动装置用于控制隔膜阀的开启和关闭,它可以准确地按指令动作,是对阀门实现远控、集控和自控的必不可少的驱动装置
当压力介质进入阀门控制腔，隔膜下压时，关闭阀门通道，当隔膜上升时，阀门通道被打开。隔膜阀没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性能

特点
1.采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.阀体内腔表面视复有厅供选择的多种橡胶。所以拥有优越的耐腐蚀的特点。
4.密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和最小的关闭力。
5.衬胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。
6.可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
7.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀

**电动隔膜阀标准**
设计与制造	GB/T12239、BS5156
结构长度	GB/T12221、B5156
法兰尺寸	GB/T4216、BS4504
压力试验	GB/T13927、BS5156
标签	GB12220
供货	GB/T12252

**电动隔膜阀性能**
公称压力（MPa）	试验压力Ps（MPa）		适用介质	工作温度（℃）
	壳体试验	密封试验
0.6	0.9	0.66	W、非腐蚀性流体	≤100
1.0	1.5	1.1	J、一般腐蚀性流体	≤85
			Fs、强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤150

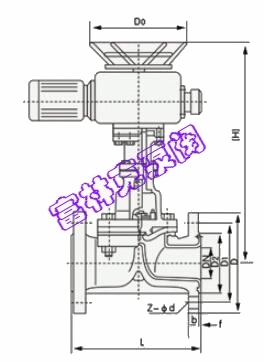

电动隔膜阀结构图

**电动隔膜阀尺寸**
DN mm	公称压力 MPa	工作压力 MPa	L （ mm ）	D （ mm ）	D1 （ mm ）	n-φd （ mm ）	f （ mm ）	h （ mm ）	型号	输出力矩	启闭时间	质量
15	1.0	0.6	125	95	65	4-14	2
20			135	105	75	4-14	2
25			145	115	85	4-14	2	4445	Z5-18/16	50	17	40
32			160	140	100	4-18	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65			250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	3	660	Z15-18/25	150	53	125
200		0.4	570	340	295	8-22	4	860	Z20-18/25	200	53	180
250			680	395	350	12-22	4		Z20-18/25	200	53	280
300			790	445	400	12-22	4	1003	Z20-18/25	300	45	434
