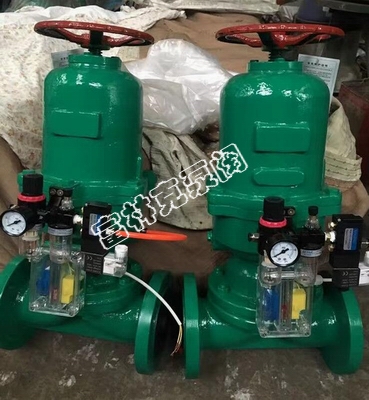

富林克G641往复式气动隔膜阀实际上就是一种双作用活塞式气动执行机构和隔膜阀组成,以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开
富林克G641往复式气动隔膜阀实际上就是一种双作用活塞式气动执行机构和隔膜阀组成,以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开

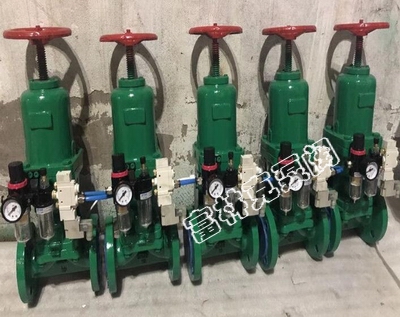

往复式气动隔膜阀应用
富林克G641往复式气动隔膜阀实际上就是一种双作用活塞式气动执行机构和隔膜阀组成,以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开
往复式气动隔膜阀的气缸分为上下两个进气腔,利用二位五通电磁阀进行对气源的切换,当气源进入上气缸控制腔，打开阀门通道，当气源进入下气缸控制腔，阀门通道被关闭。阀门没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性
特点
1.采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.阀体内腔表面视复有厅供选择的多种橡胶。所以拥有优越的耐腐蚀的特点。
4.密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和最小的关闭力。
5.衬胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。
6.可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
7.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀
|
公称压力 （MPa） |
试验压力Ps（MPa） |
|
适用介质 |
工作温度 （℃） |
|
|
|
壳体试验 |
密封试验 |
|
|
|
|
0.6 |
0.9 |
0.66 |
|
W、非腐蚀性流体 |
≤100 |
|
1.0 |
1.5 |
1.1 |
|
J、一般腐蚀性流体 |
≤85 |
|
|
|
|
|
Fs、强酸、碱及各种有机溶剂 （溶融碱金属及元素氟除外） |
≤150 |

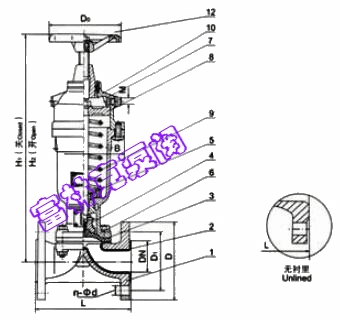

往复式气动隔膜阀结构图
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
气动装置（mm） |
重量（kg） |
||||||
|
|
|
L |
D 1 |
D |
n-d |
H 1 |
D 0 |
耗气量cm 3 |
气源压力MPa |
|
|
国标 G641J/FS-6 G641J/FS-10 |
25 |
145 |
85 |
115 |
4-13.5 |
306 |
120 |
2.395X10 |
0.4 |
7.5 |
|
|
32 |
160 |
100 |
140 |
4-17.5 |
306 |
140 |
6.082X10 2 |
0.4 |
14.3 |
|
|
40 |
180 |
110 |
150 |
4-17.5 |
415 |
140 |
6.082X10 2 |
0.4 |
16.5 |
|
|
50 |
210 |
125 |
165 |
4-17.5 |
458 |
160 |
1.235X10 2 |
0.4~0.5 |
24 |
|
|
65 |
250 |
145 |
180 |
4-17.5 |
458 |
160 |
3.725X10 3 |
0.4~0.5 |
30 |
|
|
80 |
300 |
160 |
200 |
4-17.5 |
642 |
200 |
3.725X10 3 |
0.4~0.5 |
51 |
|
|
100 |
350 |
180 |
220 |
8-17.5 |
710 |
240 |
9.458X10 3 |
0.4~0.5 |
92 |
|
|
125 |
400 |
210 |
250 |
8-17.5 |
804 |
320 |
1.409X10 4 |
0.4~0.5 |
148 |
|
|
150 |
460 |
240 |
285 |
8-22 |
920 |
320 |
2.868X10 4 |
0.5 |
200 |
|
|
200 |
570 |
295 |
340 |
8-22 |
1145 |
400 |
4.619X10 4 |
0.5 |
275 |
往复式气动隔膜阀
