常闭式气动隔膜阀通气打开,断气则关闭,开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态
常闭式气动隔膜阀通气打开,断气则关闭,开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态
常闭式气动隔膜阀应用

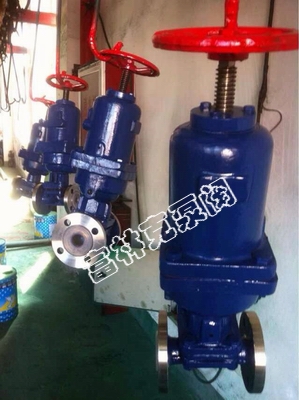

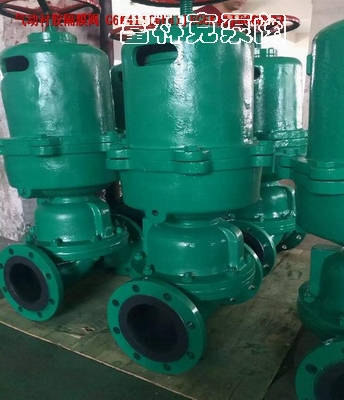

富林克G6B41J常闭式气动隔膜阀专用于控制非腐蚀性、一般腐蚀性或高腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、氟塑料,适用于不同工作温度和流体管路
常闭式气动隔膜阀通气打开,断气则关闭,开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径
特点
1.采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由于隔膜阀的流道平滑,流阻小,故而可获得较大的流量。
3.阀体内腔表面视复有厅供选择的多种橡胶。所以拥有优越的耐腐蚀的特点。
4.密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和最小的关闭力。
5.衬胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。
6.可根据不同的视裹材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。
7.阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀
设计与制造 |
GB/T12239、BS5156 |
结构长度 |
GB/T12221、B5156 |
法兰尺寸 |
GB/T4216、BS4504 |
压力试验 |
GB/T13927、BS5156 |
标签 |
GB12220 |
供货 |
GB/T12252 |
公称压力 (MPa) |
试验压力Ps(MPa) |
|
适用介质 |
工作温度 (℃) |
|
|
壳体试验 |
密封试验 |
|
|
|
0.6 |
0.9 |
0.66 |
|
W、非腐蚀性流体 |
≤100 |
1.0 |
1.5 |
1.1 |
|
J、一般腐蚀性流体 |
≤85 |
|
|
|
|
Fs、强酸、碱及各种有机溶剂 (溶融碱金属及元素氟除外) |
≤150 |

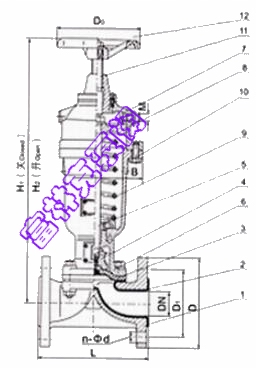

常闭式气动隔膜阀结构图
型号 |
公称通径DN(mm) |
尺寸(mm) |
气动装置(mm) |
质量(kg) |
||||||
L |
D 1 |
D |
n-d |
H 1 |
D 0 |
耗气量cm 3 |
气源压力MPa |
|||
国标常闭式 G6B41W/J/Fs-6 G6B41W/J/Fs-10 |
25 |
145 |
85 |
115 |
4-13.5 |
296 |
120 |
2.395X10 |
0.4 |
8 |
32 |
160 |
100 |
140 |
4-17.5 |
398 |
140 |
6.082X10 2 |
0.4 |
15 |
|
40 |
180 |
110 |
150 |
4-17.5 |
406 |
140 |
6.082X10 2 |
0.4 |
17 |
|
50 |
210 |
125 |
165 |
4-17.5 |
464 |
160 |
1.235X10 2 |
0.4~0.5 |
26 |
|
65 |
250 |
145 |
180 |
4-17.5 |
- |
160 |
3.725X10 3 |
0.4~0.5 |
32 |
|
80 |
300 |
160 |
200 |
4-17.5 |
645 |
200 |
3.725X10 3 |
0.4~0.5 |
56 |
|
100 |
350 |
180 |
220 |
8-17.5 |
665 |
240 |
9.458X10 3 |
0.4~0.5 |
100 |
|
125 |
400 |
210 |
250 |
8-17.5 |
823 |
320 |
1.409X10 4 |
0.4~0.5 |
170 |
|
150 |
460 |
240 |
285 |
8-22 |
933 |
320 |
2.868X10 4 |
0.5 |
232 |
|
200 |
570 |
295 |
340 |
8-22 |
1275 |
400 |
4.619X10 4 |
0.5 |
386 |
