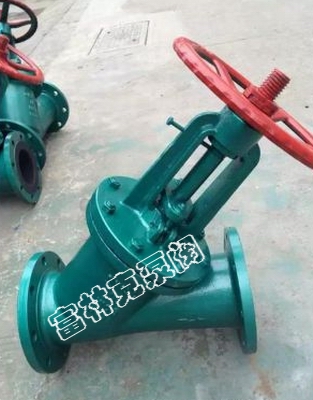

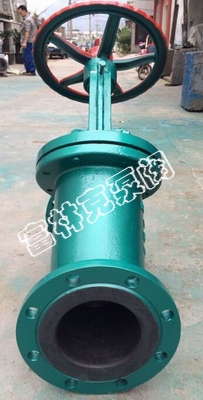

富林克J45J直流式衬胶截止阀指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用
富林克J45J直流式衬胶截止阀指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用
直流式衬胶截止阀应用
富林克J45J直流式衬胶截止阀指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
型号 |
J 4 5 J衬胶截止阀 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
-20℃~100℃ |
||
介质 |
广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断或接通介质,适用于除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质 |
||
材质 |
阀体:碳钢 衬里/阀座 : 天然橡胶/EPDM/丁基橡胶等 |
直流式衬胶截止阀结构图
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
PN1.6MPa |
||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
