富林克J41J衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用
富林克J41J衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用
衬胶截止阀应用
富林克J41J衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用
|
设计于制造 |
GB 12233/GB 12235 |
|
结构长度 |
GB 12221 （长 - 短系列） |
|
法兰尺寸 |
JB 78/JB 79 （ GB ， HG ， SH ） |
|
压力试验 |
GB/T 13927 |
|
标志 |
GB 12220 |
|
供货 |
GB/T 12252 |
|
型号 |
J 41J衬胶截止阀 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～100℃ |
||
|
介质 |
广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断或接通介质,适用于除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质 |
||
|
材质 |
阀体：碳钢 衬里/阀座 ： 天然橡胶/EPDM/丁基橡胶等 |
||

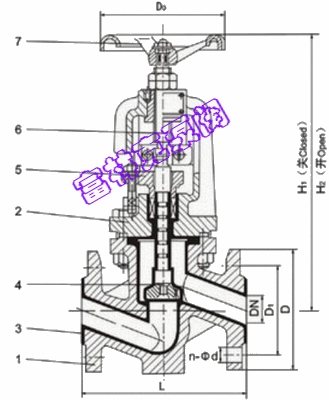

衬胶截止阀结构图
|
公称通径 DN |
公称压力 MPa |
L mm |
D mm |
D1 mm |
n-Φd mm |
H1 mm |
H2 mm |
Do mm |
重量 |
|
15 |
1.6 1.0 |
130 |
95 |
65 |
4-14 |
213 |
232 |
100 |
4 |
|
20 |
|
150 |
105 |
75 |
4-14 |
224 |
246 |
100 |
6 |
|
25 |
|
160 |
115 |
85 |
4-14 |
240 |
272 |
120 |
8 |
|
32 |
|
180 |
140 |
100 |
4-18 |
262 |
285 |
120 |
10.5 |
|
40 |
|
200 |
150 |
110 |
4-18 |
283 |
310 |
140 |
16.5 |
|
50 |
|
236 |
165 |
125 |
4-18 |
311 |
345 |
140 |
18. |
|
65 |
|
290 |
185 |
1451 |
4-18 |
366 |
410 |
160 |
26 |
|
80 |
|
310 |
200 |
60 |
6/2-18 |
388 |
430 |
200 |
36.5 |
|
100 |
|
350 |
220 |
180 |
6/2-18 |
463 |
535 |
280 |
58 |
|
125 |
|
400 |
250 |
210 |
6/2-18 |
495 |
575 |
380 |
64 |
|
150 |
|
480 |
285 |
240 |
6/2-22 |
560 |
60 |
320 |
85 |
|
200 |
|
495 |
340 |
295 |
6/2-22 |
615 |
715 |
360 |
155 |
|
250 |
|
622 |
405 |
355 |
10/2-22 |
790 |
935 |
500 |
243 |
|
300 |
|
698 |
460 |
410 |
10/2-22 |
908 |
1100 |
500 |
295 |
衬胶截止阀
