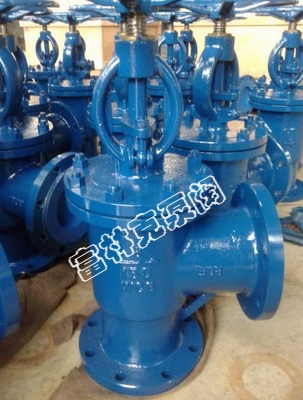

富林克J44J角式衬胶截止阀指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用
富林克J44J角式衬胶截止阀指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用
角式衬胶截止阀应用

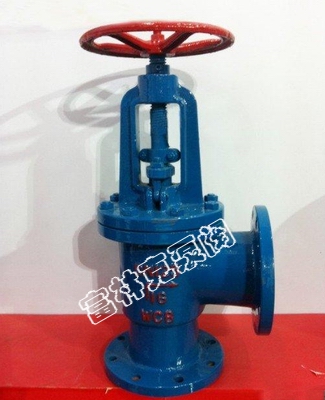

富林克J44J角式衬胶截止阀指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
设计与制造 |
GB12233/GB12235 |
结构长度 |
GB12221/JB96 |
法兰尺寸 |
JB78/JB79 ( GB , HG , SH ) |
压力试验 |
GB/T13927 |
标志 |
GB/T12220 |
供货 |
GB/T12252 |
型号 |
J 4 4 J直角式衬胶截止阀 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
0℃~100℃ |
||
介质 |
广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断或接通介质,适用于除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质 |
||
材质 |
阀体:碳钢 衬里/阀座 : 天然橡胶/EPDM/丁基橡胶等 |

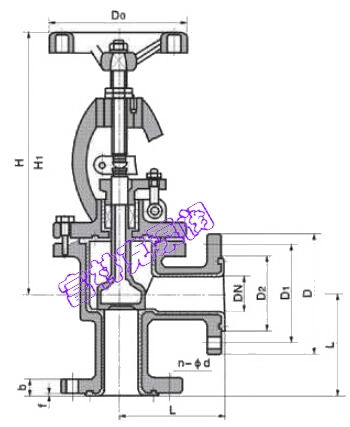

角式衬胶截止阀结构图
公称通径 |
标准值 |
参考值 |
||||||||||
DN(mm) |
NPS(inch) |
L2 |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) |
PN1.0MPa |
||||||||||||
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
6.5 |
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
7.8 |
32 |
1 1 /4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
11 |
40 |
1 1 /2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
13 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
15 |
65 |
2 1 /2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
23 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
390 |
465 |
38 |
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
540 |
42 |
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
460 |
570 |
55 |
150 |
6 |
225 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
530 |
665 |
77 |
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
600 |
790 |
135 |
250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
400 |
720 |
940 |
220 |
公称通径 |
标准值 |
参考值 |
||||||||||
DN(mm) |
NPS(inch) |
L2 |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) |
PN1.6MPa |
||||||||||||
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
7 |
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7.6 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
8.2 |
32 |
1 1 /4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
12 |
40 |
1 1 /2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
14 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
18 |
65 |
2 1 /2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
26 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
240 |
390 |
465 |
40 |
100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
240 |
450 |
540 |
50 |
125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-Ф18 |
280 |
460 |
570 |
65 |
150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
320 |
530 |
665 |
85 |
200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
360 |
600 |
790 |
150 |
250 |
10 |
325 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
400 |
720 |
940 |
245 |
