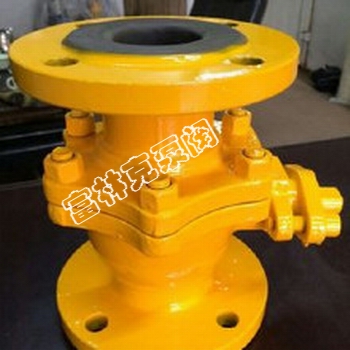

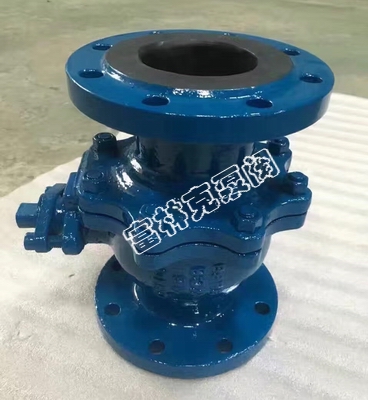

富林克Q41J法兰衬胶球阀不仅具有优良的防腐(耐碱、盐性能,耐弱酸侵蚀)耐磨性能,而且具有无毒、抗菌、防霉等特点,更操作力矩小,维修方便,外形美观等突出优点
富林克Q41J法兰衬胶球阀不仅具有优良的防腐(耐碱、盐性能,耐弱酸侵蚀)耐磨性能,而且具有无毒、抗菌、防霉等特点,更操作力矩小,维修方便,外形美观等突出优点
衬胶球阀应用
富林克Q41J法兰衬胶球阀不仅具有优良的防腐(耐碱、盐性能,耐弱酸侵蚀)耐磨性能,而且具有无毒、抗菌、防霉等特点,更操作力矩小,维修方便,外形美观等突出优点。
结构特点:
1.采用特殊的模压工艺,密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
2.球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。
3.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制
4.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中
型号 |
Q41J 衬胶球阀 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
-20℃~100℃ |
||
介质 |
污水、矿浆、酸碱性介质等 |
||
材质 |
阀体: 碳钢 衬里/阀座 : 天然橡胶/EPDM/丁基橡胶等 |

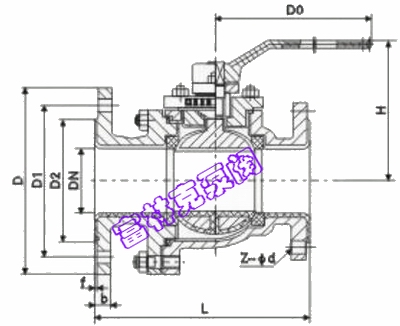

衬胶球阀结构图
公称通径 |
标准值 |
参考值 |
||||||||||
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(Kg) |
PN1.0MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
|
80 |
2.5 |
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
140 |
|
90 |
3 |
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
|
100 |
4.5 |
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
|
110 |
5.7 |
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
|
120 |
7 |
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
250 |
|
135 |
9.5 |
65 |
21/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
300 |
|
145 |
15 |
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
350 |
|
185 |
19 |
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
400 |
|
195 |
33 |
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
500 |
|
210 |
58 |
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
450 |
93 |
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
240 |
490 |
155 |
PN1.6MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
|
80 |
2.5 |
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
140 |
|
90 |
3 |
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
|
100 |
4.5 |
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
|
110 |
5.7 |
40 |
11/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
|
120 |
7 |
50 |
2 |
203 |
160 |
125 |
10 |
3 |
20 |
4-φ18 |
250 |
|
135 |
9.5 |
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
300 |
|
145 |
15 |
80 |
3 |
24 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
350 |
|
185 |
19 |
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
400 |
|
195 |
33 |
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
500 |
|
210 |
58 |
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
450 |
93 |
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
240 |
490 |
155 |
