富林克Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用
富林克Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用

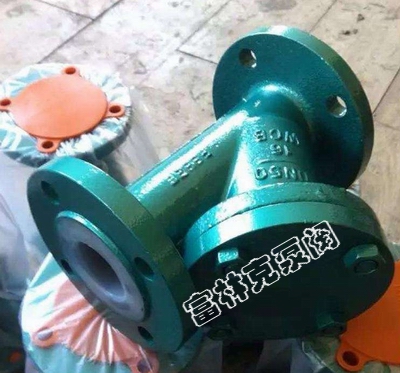

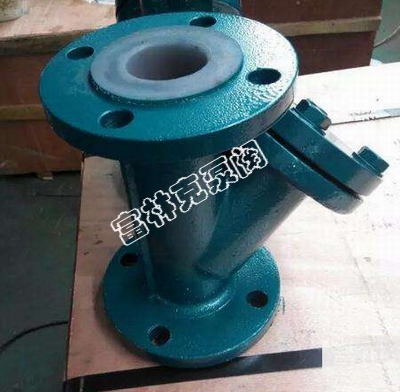

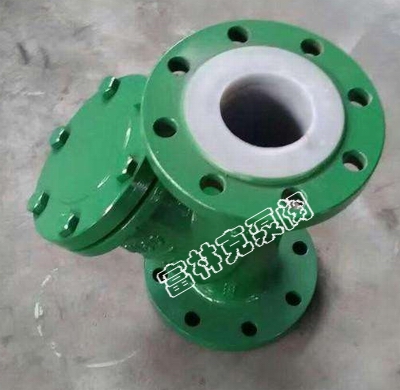

Y型衬氟过滤器应用
富林克Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用
衬氟Y型过滤器具有强度高、耐腐蚀性能好的特点，能够承受“除熔融碱金属和元素氟”以外任何腐蚀性介质,根据衬里材质的不同，适用于-20℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
标准：
法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准。
法兰尺寸PN2.5MPa按GB9113.4-88标准。
|
型号 |
Y型衬氟过滤器 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～1 5 0℃ |
||
|
介质 |
各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上 |
||
|
序号 |
零件名称 |
灰铸铁 |
碳钢 |
|
|
|
Z |
C |
|
1 |
阀体、阀盖 |
HT250/A126 |
WCB/A216WCB |
|
2 |
过滤网 |
PTFE(F4) |
|
|
3 |
螺栓 / 螺母 |
35/45 、 A193B7/A194 |
|
|
4 |
衬里层 |
FEP(F46)PCTFE(F3) |
|

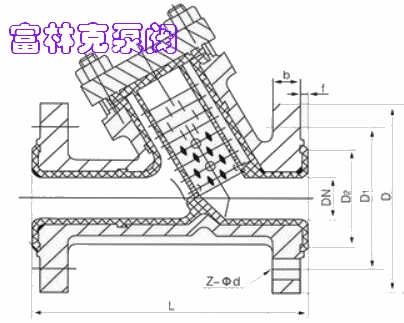

Y型衬氟过滤器结构图
|
公称通径 |
GL41F46-10/16/25Y 型衬氟过滤器 |
||||||||||
|
DN (mm) |
NPS (in) |
L |
D |
D1 |
D2 |
b |
f |
H1 |
H |
Z-φd |
重量 (kg) |
|
|
|
PN1.0 ～ 2.5(MPa) |
|||||||||
|
20 |
3/4 |
150 |
105 |
75 |
55 |
16 |
2 |
70 |
122 |
4-14 |
3.3 |
|
25 |
1 |
160 |
115 |
85 |
65 |
16 |
2 |
78 |
135 |
4-14 |
4.2 |
|
32 |
11/4 |
190 |
135 |
100 |
78 |
18 |
2 |
86 |
154 |
4-18 |
6.6 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
18 |
3 |
92 |
164 |
4-18 |
7.3 |
|
50 |
2 |
230 |
160 |
125 |
100 |
20 |
3 |
102 |
182 |
4-18 |
12 |
|
65 |
21/2 |
250 |
180 |
145 |
120 |
20 |
3 |
115 |
205 |
4-18 |
16 |
|
80 |
3 |
280 |
195 |
160 |
135 |
22 |
3 |
135 |
232 |
8-18 |
23 |
|
100 |
4 |
320 |
215 |
180 |
155 |
24 |
3 |
156 |
263 |
8-18 |
32 |
|
125 |
5 |
400 |
245 |
21O |
185 |
26 |
3 |
248 |
370 |
8-18 |
39 |
|
150 |
6 |
500 |
280 |
240 |
210 |
28 |
3 |
285 |
425 |
8-23 |
52 |
|
200 |
8 |
600 |
335 |
295 |
265 |
30 |
3 |
362 |
530 |
8-23 |
89 |
Y型衬氟过滤器
