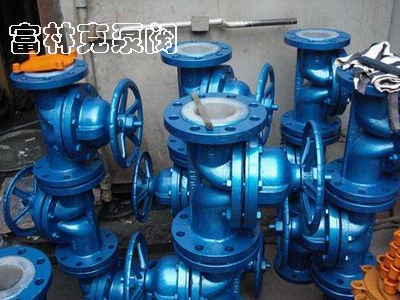

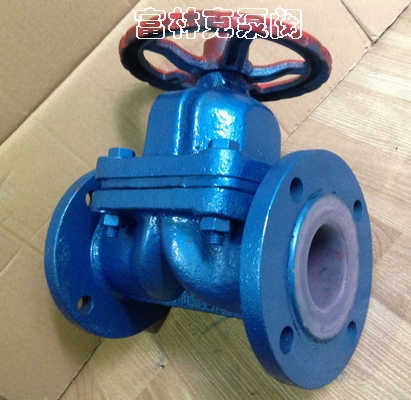

衬氟隔膜阀

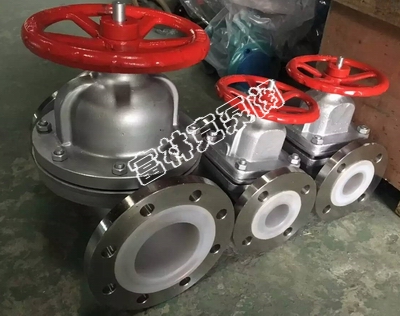

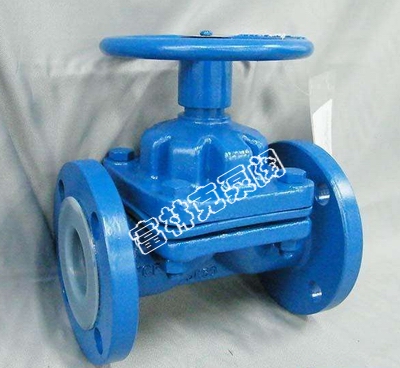

富林克G41F46衬氟隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成，是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成

型号：G41F46
类别：衬氟隔膜阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51879261
传真：021-51879261
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

衬氟隔膜阀应用
富林克G41F46衬氟隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成，是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启。

衬氟隔膜阀介质所能到达的地方全部覆有可供选择的各种氟塑料，将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏

**衬氟隔膜阀**
设计标准	GB12239
结构长度	JB1688/GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动、常闭型、常开型

用途
衬氟隔膜阀具有强度高、耐腐蚀性能好的特点，能够承受“除熔融碱金属和元素氟”以外任何腐蚀性介质,根据衬里材质的不同，适用于-50℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

特点
1、采用无填料函的构造；可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2、流道平滑，流阻小，故而可获得较大的流量。
3、阀体内腔为全氟F46内衬。因此具有优越的耐腐蚀的特点。
4、由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和最小的关闭力。

**衬氟隔膜阀性能**
型号	G41F46衬氟隔膜阀
公称压力 Mpa	0.6	1.0	1.6
壳体试压 Mpa	0.9	2.0	2.4
密封试压Mpa	0.7	1.1	1.76
使用温度	-20℃～1 5 0℃
介质	各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上

**衬氟隔膜阀材料**
序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
		Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

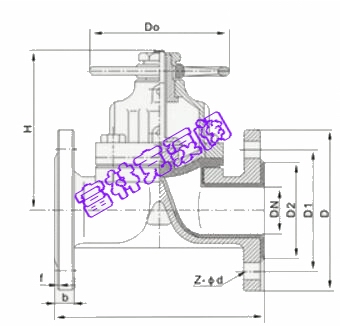

衬氟隔膜阀结构图

**衬氟隔膜阀尺寸**
公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D ₁	D ₂	f	b	Z-фd	d ₀	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	1 ₁ /4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	1 ₁ /2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	2 ₁ /2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345
