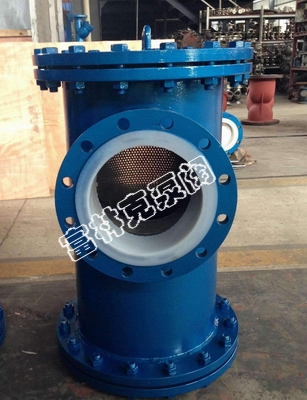

富林克SRB-F46篮式衬氟过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成,采用阀体内部构件均为衬里部件,当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮,由过滤器出口排出
富林克SRB-F46篮式衬氟过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成,采用阀体内部构件均为衬里部件,当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮,由过滤器出口排出
篮式衬氟过滤器应用
富林克SRB-F46篮式衬氟过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成,采用阀体内部构件均为衬里部件,当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮,由过滤器出口排出。衬氟蓝式过滤器主要是用来清除腐蚀性介质中的杂质,由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成,因此该产品被广泛应用于各种腐蚀性管路中。
篮式衬氟过滤器具有强度高、耐腐蚀性能好的特点,能够承受“除熔融碱金属和元素氟”以外任何腐蚀性介质,根据衬里材质的不同,适用于-20℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
型号 |
SRB-F46篮式衬氟过滤器 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
-20℃~1 5 0℃ |
||
介质 |
各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上 |
序号 |
零件名称 |
碳钢 |
不锈钢 |
|
|
C |
P |
1 |
阀体、阀盖 |
WCB/A216 |
不锈钢304 |
2 |
过滤网 |
PTFE(F4) |
|
3 |
螺栓/螺母 |
35/45、A193B7/A194 |
|
4 |
衬里层 |
FEP(F46)PCTFE(F3) |
篮式衬氟过滤器结构图
口径 |
L |
ΦD |
H |
H1 |
DN25 |
260 |
108 |
330 |
200 |
DN32 |
260 |
108 |
330 |
200 |
DN40 |
260 |
108 |
330 |
200 |
DN50 |
260 |
108 |
330 |
200 |
DN65 |
340 |
159 |
430 |
280 |
DN80 |
340 |
159 |
430 |
280 |
DN100 |
400 |
219 |
190 |
305 |
DN125 |
500 |
273 |
635 |
420 |
DN150 |
500 |
273 |
635 |
420 |
DN200 |
260 |
325 |
785 |
525 |
DN250 |
660 |
426 |
895 |
640 |
