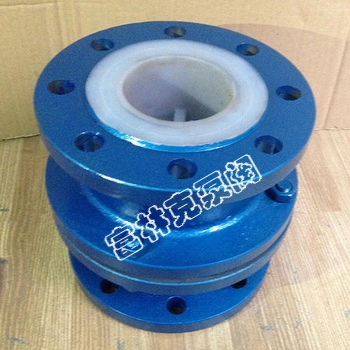

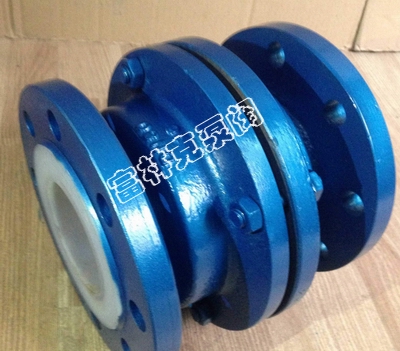

富林克H42F46立式衬氟止回阀采用弹簧支撑阀芯,故采用立式安装,正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起止回作用
富林克H42F46立式衬氟止回阀采用弹簧支撑阀芯,故采用立式安装,正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起止回作用
立式衬氟止回阀阀应用
富林克H42F46立式衬氟止回阀采用弹簧支撑阀芯,故采用立式安装,正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起止回作用。
立式衬氟止回阀介质所能到达的地方全部覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点,能够承受“除熔融碱金属和元素氟”以外任何腐蚀性介质,根据衬里材质的不同,可在-20℃~150℃之间正常使用,且不适宜用于高压场合
设计标准 |
GB12224 |
结构长度 |
GB12221 |
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
检验试验 |
GB/T13927 |
型号 |
H42F46立式衬氟止回阀 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
-20℃~120 ℃ |
||
介质 |
适用在-20℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上 |
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
|
|
|
Z |
C |
P |
R |
1 |
阀体、阀盖 |
Ht250 |
WCB |
CF8 |
CF8M |
2 |
衬里层/阀座 |
铸钢、不锈钢 + FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) |
|||
3 |
阀瓣(板) |
铸钢、不锈钢 + 衬F46、F3 |
|||
4 |
螺栓 |
35 |
34 |
1Cr17Ni2 |
1Cr17Ni2 |
5 |
垫圈 |
F4 |

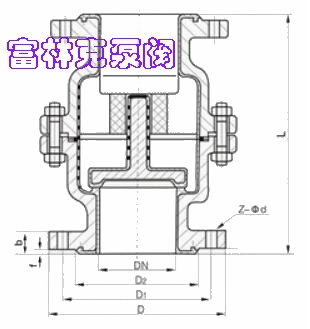

立式衬氟止回阀结构图
公称通径 |
标准值 |
参考值 |
|||||||
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
WT(Kg) |
PN0.6MPa主要连接尺寸 |
|||||||||
15 |
1/2 |
80 |
80 |
55 |
40 |
2 |
12 |
4-Φ14 |
2.5 |
20 |
3/4 |
90 |
90 |
65 |
50 |
2 |
14 |
4-Φ14 |
3.5 |
25 |
1 |
100 |
100 |
75 |
60 |
2 |
14 |
4-Φ14 |
4 |
32 |
11/4 |
110 |
120 |
90 |
70 |
2 |
16 |
4-Φ18 |
5 |
40 |
11/2 |
125 |
130 |
100 |
80 |
3 |
16 |
4-Φ18 |
6 |
50 |
2 |
140 |
140 |
110 |
90 |
3 |
16 |
4-Φ18 |
8 |
65 |
21/2 |
160 |
160 |
130 |
110 |
3 |
16 |
4-Φ18 |
10 |
80 |
3 |
185 |
185 |
150 |
125 |
3 |
18 |
8-Φ18 |
13 |
100 |
4 |
210 |
205 |
170 |
145 |
3 |
18 |
8-Φ18 |
25 |
150 |
6 |
300 |
260 |
225 |
200 |
3 |
20 |
8-Φ23 |
46 |
200 |
8 |
380 |
315 |
280 |
255 |
3 |
22 |
12-Φ23 |
100 |
250 |
10 |
356 |
370 |
335 |
310 |
3 |
24 |
12-Φ23 |
155 |
300 |
12 |
457 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
180 |
350 |
14 |
533 |
485 |
445 |
412 |
4 |
26 |
16-Φ23 |
220 |
400 |
16 |
572 |
535 |
495 |
462 |
4 |
28 |
16-Φ23 |
275 |
450 |
18 |
610 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
300 |
500 |
20 |
610 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
392 |
PN1.0MPa主要连接尺寸 |
|||||||||
15 |
1/2 |
80 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
2.5 |
20 |
3/4 |
90 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
3.5 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
4 |
32 |
11/4 |
110 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
5 |
40 |
11/2 |
125 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
6 |
50 |
2 |
140 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
8 |
65 |
21/2 |
160 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
10 |
80 |
3 |
185 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
13 |
100 |
4 |
210 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
25 |
150 |
6 |
300 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
46 |
200 |
8 |
380 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
100 |
250 |
10 |
356 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
155 |
300 |
12 |
457 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
180 |
350 |
14 |
533 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
220 |
400 |
16 |
572 |
565 |
515 |
482 |
4 |
32 |
16-Ф25 |
275 |
450 |
18 |
610 |
615 |
565 |
532 |
4 |
32 |
20-Ф25 |
300 |
500 |
20 |
610 |
670 |
620 |
585 |
4 |
34 |
20-Ф25 |
392 |
PN1.6MPa主要连接尺寸 |
|||||||||
15 |
1/2 |
80 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
2.5 |
20 |
3/4 |
90 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
3.5 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
4 |
32 |
11/4 |
110 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
5 |
40 |
11/2 |
125 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
6 |
50 |
2 |
140 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
8 |
65 |
21/2 |
160 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
10 |
80 |
3 |
185 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
13.5 |
100 |
4 |
210 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
28.5 |
150 |
6 |
300 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
48 |
200 |
8 |
380 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
105 |
250 |
10 |
356 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
165 |
300 |
12 |
457 |
460 |
410 |
375 |
4 |
34 |
12-Ф25 |
195 |
350 |
14 |
533 |
520 |
470 |
435 |
4 |
38 |
16-Ф25 |
238 |
400 |
16 |
572 |
580 |
525 |
485 |
4 |
40 |
16-Ф30 |
295 |
