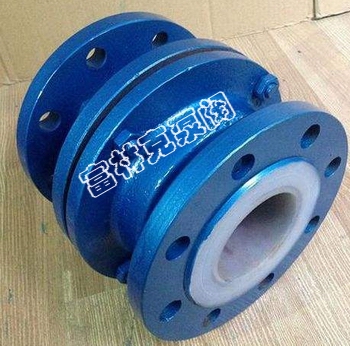

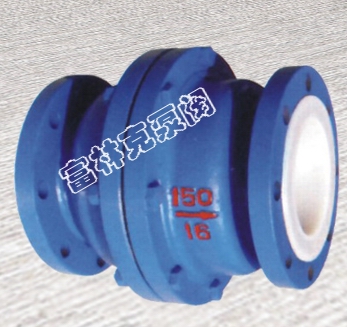

富林克H40F46浮球式衬氟止回阀采用各种氟塑料包球为阀瓣,故采用立式安装,正常处于关闭状态,在介质的作用下,在阀体内的滑道上滚动,从而打开或关闭阀门。
富林克H40F46浮球式衬氟止回阀采用各种氟塑料包球为阀瓣,故采用立式安装,正常处于关闭状态,在介质的作用下,在阀体内的滑道上滚动,从而打开或关闭阀门。

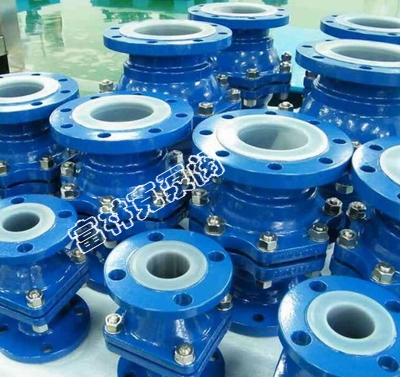

浮球式衬氟止回阀应用

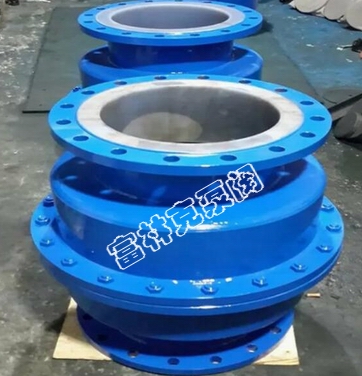

富林克H40F46浮球式衬氟止回阀采用各种氟塑料包球为阀瓣,故采用立式安装,正常处于关闭状态,在介质的作用下,在阀体内的滑道上滚动,从而打开或关闭阀门。
浮球式衬氟止回阀介质所能到达的地方全部覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点,能够承受“除熔融碱金属和元素氟”以外任何腐蚀性介质,根据衬里材质的不同,可在-20℃~150℃之间正常使用,且不适宜用于高压场合
设计规范 |
结构长度 |
连接法兰 |
实验与检验 |
产品标识 |
供货规范 |
GB/T 12224 |
GB/T 12221 |
JB/T 78;JB/T 79 |
GB/T 13927 |
GB/T 12220 |
JB/T 7928 |
型号 |
H40F46浮球式衬氟止回阀 |
||
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
密封试压Mpa |
0.7 |
1.1 |
1.76 |
使用 温度 |
-20℃~120 ℃ |
||
介质 |
适用在-20℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上 |
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
|
|
|
Z |
C |
P |
R |
1 |
阀体、阀盖 |
Ht250 |
WCB |
CF8 |
CF8M |
2 |
衬里层/阀座 |
铸钢、不锈钢 + FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) |
|||
3 |
阀瓣(球) |
不锈钢空心球 + 衬F46、F3 |
|||
4 |
螺栓 |
35 |
34 |
1Cr17Ni2 |
1Cr17Ni2 |
5 |
垫圈 |
F4 |

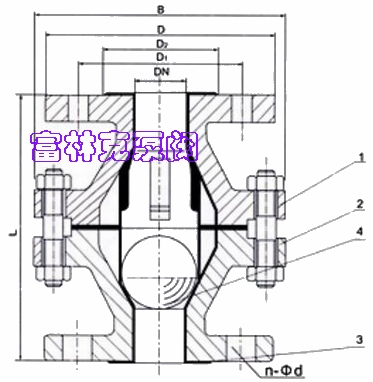

浮球式衬氟止回阀结构图
公称通径 DN |
1.0MPa 尺寸 mm |
重量 Kg |
||||||||
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
Do |
H |
||
25 |
152 |
100 |
75 |
60 |
3 |
14 |
4-φ12 |
130 |
76 |
6 |
32 |
152 |
120 |
90 |
70 |
3 |
16 |
4-φ14 |
140 |
76 |
8 |
40 |
178 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
160 |
89 |
10 |
50 |
178 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
170 |
89 |
14 |
65 |
190 |
160 |
130 |
110 |
3.5 |
18 |
4-φ14 |
200 |
95 |
18 |
80 |
203 |
185 |
150 |
125 |
3.5 |
18 |
4-φ18 |
220 |
101 |
21 |
100 |
267 |
205 |
170 |
145 |
4 |
20 |
4-φ18 |
240 |
133 |
40 |
125 |
305 |
235 |
200 |
175 |
4 |
20 |
8-φ8 |
280 |
152 |
70 |
150 |
394 |
260 |
225 |
200 |
4 |
20 |
8-φ18 |
315 |
197 |
90 |
公称通径 DN |
1.6MPa 尺寸 mm |
重量 Kg |
||||||||
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
Do |
H |
||
25 |
152 |
115 |
85 |
65 |
3 |
16 |
4-φ14 |
130 |
76 |
7 |
32 |
152 |
135 |
100 |
70 |
3 |
18 |
4-φ18 |
140 |
76 |
9 |
40 |
178 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
89 |
12 |
50 |
178 |
160 |
125 |
100 |
3 |
18 |
4-φ18 |
170 |
89 |
15 |
65 |
190 |
180 |
145 |
120 |
3.5 |
20 |
4-φ18 |
200 |
95 |
20 |
80 |
203 |
195 |
160 |
135 |
3.5 |
20 |
4-φ18 |
220 |
101 |
24 |
100 |
267 |
215 |
180 |
155 |
4 |
22 |
8-φ18 |
240 |
133 |
44 |
125 |
305 |
245 |
210 |
185 |
4 |
24 |
8-φ18 |
280 |
152 |
75 |
150 |
394 |
280 |
240 |
210 |
4 |
24 |
8-φ23 |
315 |
197 |
95 |
