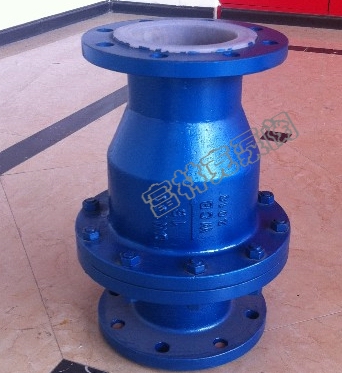

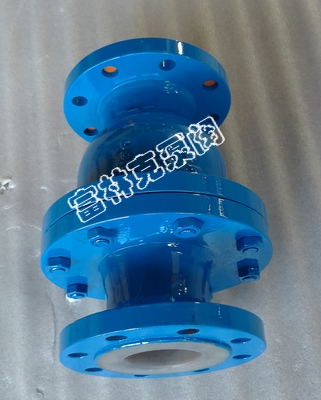

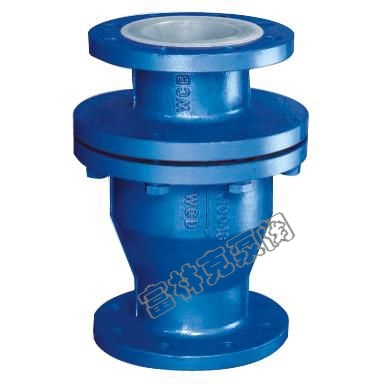

富林克H44F46旋启式衬氟止回阀适用水平或垂直安装,允许介质向一个方向流动，而且阻止反方向流动，是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门
富林克H44F46旋启式衬氟止回阀适用水平或垂直安装,允许介质向一个方向流动，而且阻止反方向流动，是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门
旋启式衬氟止回阀应用
富林克H44F46旋启式衬氟止回阀适用水平或垂直安装,允许介质向一个方向流动，而且阻止反方向流动，是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门
旋启式衬氟止回阀介质所能到达的地方全部覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点，能够承受“除熔融碱金属和元素氟”以外任何腐蚀性介质,适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路,但由于衬里材质的特殊性，衬里止回阀根据衬里材质的不同，可在-20℃～150℃之间正常使用，且不适宜用于高压场合
标准
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
|
型号 |
H44F46旋启式衬氟止回阀 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～120 ℃ |
||
|
介质 |
适用在-20℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上 |
||
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
|
|
|
|
Z |
C |
P |
R |
|
1 |
阀体、阀盖 |
Ht250 |
WCB |
CF8 |
CF8M |
|
2 |
衬里层/阀座 |
FEP(F46)PCTFE(F3)PFA(可熔性聚四氟乙烯) |
|||
|
3 |
轴、阀瓣(板) |
1Cr13/35WCB1Cr18Ni1900Cr17Ni14Mo2 |
|||
|
4 |
螺栓 |
35 |
34 |
1Cr17Ni2 |
1Cr17Ni2 |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |

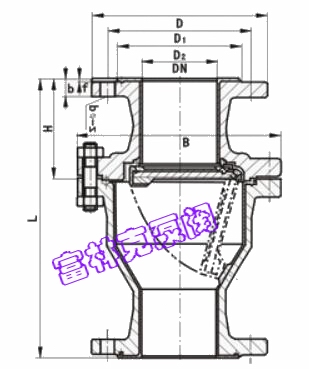

旋启式衬氟止回阀结构图
|
公称 通径 DN |
标准值 |
参考值 |
||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
B |
H |
重量 |
|
|
PN1.0(MPa) |
||||||||||
|
25 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
128 |
60 |
9 |
|
32 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
145 |
75 |
11 |
|
40 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
160 |
82 |
13.5 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
178 |
95 |
18 |
|
65 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
205 |
105 |
22 |
|
80 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
230 |
120 |
28 |
|
100 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
255 |
135 |
34 |
|
125 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
305 |
158 |
58 |
|
150 |
480 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
345 |
180 |
72 |
|
200 |
495 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
415 |
215 |
150 |
|
250 |
622 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
490 |
240 |
165 |
|
300 |
698 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
540 |
265 |
190 |
|
350 |
787 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
585 |
300 |
225 |
|
400 |
914 |
565 |
515 |
482 |
4 |
32 |
16-Ф25 |
635 |
360 |
254 |
|
450 |
978 |
615 |
565 |
532 |
4 |
32 |
20-Ф25 |
680 |
385 |
285 |
|
500 |
978 |
670 |
620 |
585 |
4 |
34 |
20-Ф25 |
740 |
415 |
333 |
|
公称 通径 DN |
标准值 |
参考值 |
||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
B |
H |
重量 |
|
|
PN1.6(MPa) |
||||||||||
|
15 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
110 |
55 |
6 |
|
20 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
120 |
58 |
7.8 |
|
25 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
135 |
60 |
10 |
|
32 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
150 |
75 |
12.5 |
|
40 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
165 |
82 |
14.5 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
185 |
95 |
19.5 |
|
65 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
210 |
105 |
25.5 |
|
80 |
310 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
235 |
120 |
30 |
|
100 |
350 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
260 |
135 |
36 |
|
125 |
400 |
245 |
210 |
185 |
3 |
26 |
8-Ф18 |
310 |
158 |
62 |
|
150 |
480 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
350 |
180 |
78 |
|
200 |
495 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
420 |
215 |
156 |
|
250 |
622 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
505 |
240 |
172 |
|
300 |
698 |
460 |
410 |
375 |
4 |
34 |
12-Ф25 |
560 |
265 |
240 |
|
350 |
787 |
520 |
470 |
435 |
4 |
38 |
16-Ф25 |
605 |
300 |
208 |
|
400 |
914 |
580 |
525 |
485 |
4 |
40 |
16-Ф30 |
650 |
350 |
265 |
旋启式衬氟止回阀
