富林克GJ841X气囊阀配合三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体,使管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作
富林克GJ841X气囊阀配合三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体,使管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作
气囊阀应用
富林克GJ841X气囊阀配合三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体,使管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作,广泛应用在纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘等工况配合三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体,使管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作,广泛应用在纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘等工况
特点：
1、无压力损失、无堵塞、无泄露，防水锤冲击。
2、特别适用于含颗粒的液——固及气——固二相流。
3、橡胶管套带有纤维增强结构，耐磨、抗疲劳
技术参数：
1.阀体：铸铁DN25~300、铸铝DN25~300、铸钢DN25~300
2.控制介质：压缩空气或压力水。
3.控制附件：手动-三通手动阀、自动-三通电动阀。
4.天然橡胶-5~80℃
5.三元乙丙胶-5~120℃
6.食品级：食品级天然橡胶管套

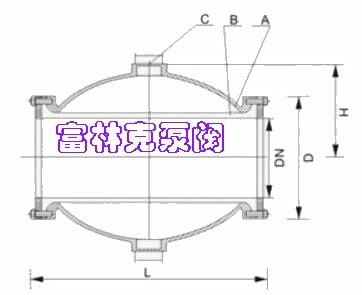

气囊阀结构图
A.阀体 B.橡胶管套 C.控制流体（水或气）入口 E.连接法兰
手动/自动控制：外加三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体
|
公称通径DN |
L |
H |
I |
D |
法兰标准 |
|
DN20 |
155 |
70 |
75 |
105 |
PN10 |
|
DN25 |
160 |
75 |
155 |
70 |
PN10 |
|
DN40 |
190 |
85 |
110 |
145 |
PN10 |
|
DN50 |
210 |
95 |
125 |
160 |
PN10 |
|
DN65 |
250 |
115 |
145 |
180 |
PN10 |
|
DN80 |
300 |
130 |
160 |
195 |
PN10 |
|
DN100 |
350 |
185 |
180 |
215 |
PN10 |
|
DN150 |
500 |
245 |
240 |
280 |
PN10 |
|
DN200 |
550 |
270 |
295 |
335 |
PN10 |
|
DN250 |
560 |
285 |
350 |
390 |
PN10 |
|
DN300 |
706 |
365 |
400 |
440 |
PN10 |
气囊阀
