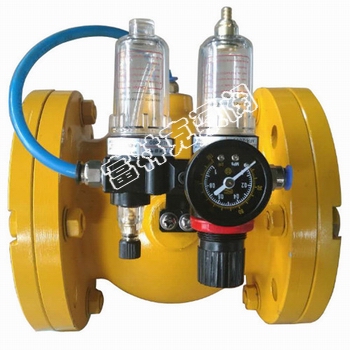

富林克GJ841X气动胶管阀是一种耐磨性能和耐腐蚀性能非常优良的阀门，是传统球阀、蝶阀、隔膜阀等阀门的良好替代品，本阀门清水试验平均寿命在20万次
富林克GJ841X气动胶管阀是一种耐磨性能和耐腐蚀性能非常优良的阀门，是传统球阀、蝶阀、隔膜阀等阀门的良好替代品，本阀门清水试验平均寿命在20万次
气动胶管阀应用
富林克GJ841X气动胶管阀是一种耐磨性能和耐腐蚀性能非常优良的阀门，是传统球阀、蝶阀、隔膜阀等阀门的良好替代品，本阀门清水试验平均寿命在20万次
用途：
湿式除铁器、陶瓷过滤机、MGM管式薄膜过滤机、戈尔薄膜过滤机
矿山尾矿泥浆输送管道、矿山采选单元泥浆输送管道；
建设机械行业：配混系统的自动称量装置、加药系统；
冶金行业：炼钢的自动加渣系统；
医药行业：塑料瓶大输液连运机；
污水处理行业；污泥输送管道等行业。
化工、水泥、陶瓷、玻璃、塑料、食品饮料、酿酒等行业，包含纤维的液体、石油、矿浆、水泥、粉体、浆料、下水道污泥等流体,即使混有固态物质也可完全截断。

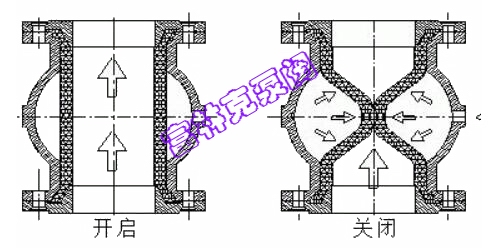

原理：
控制介质未输入时，橡胶管套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。因为管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因为流体压力而变化，当控制介质进入管套与阀体之间的空腔时，橡胶管套在介质压力下变形截流
特点：
1.管阀同径：结构新颖简单,橡胶套内径与管道相同,局部阻力损失小。
2.无泄漏：无密封点，控制介质空间和阀门通道完全隔离，不存在内外泄漏。
3.含杂关闭:依靠橡胶套变形实现启闭，即使流体含固体颗粒或纤维杂质也不会阻塞，均可完全迅速地将其包裹关闭。
4.适用面广：结构简单，仅三个部件，可代替体积大、结构复杂的阀门，尤其适用于有防爆要求的场合。
5.高效长寿：独特的含增强帘布的橡胶管套，能够经受高频率的启闭作业，耐酸、碱和化学介质，具有很长的使用寿命。
6.安装简单：阀门安装无方向性，使用管道无需清洗，一旦将橡胶套损坏，更换简单迅速。
7.控制方便：根据需要可实现就地或远距离自动化操作控制
|
口径（ DN ） |
DN25~200 |
DN250~300 |
|
工作压力 |
max4bar |
max3bar |
|
控制压力 |
max6bar |
max4.5bar |
|
最大压差 |
2bar |
max1.5bar |
|
阀体 |
铸铁 DN25~200 铸铝 DN25~300 铸钢 DN25~300 |
|
法兰连接 |
铸铁 DN25~300 ， 316LDN40~200 |
|
管套材质及 温度范围 |
天然橡胶 -5~80 。 C 三元乙丙胶 -5~120 。 C |
|
食品极 |
食品极天然橡胶管套 |
|
控制介质 |
压缩空气或压力水 |
|
控制附件 |
手动 - 三通手动阀 自动 - 三通电动阀 |

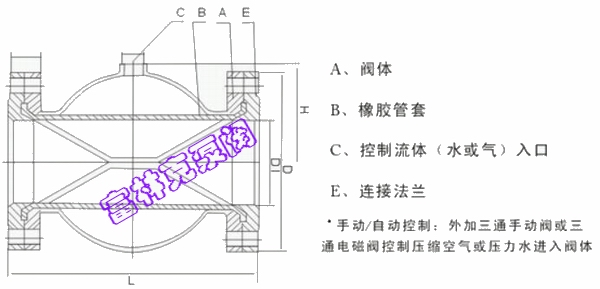

气动胶管阀结构图
|
口径 |
L |
H |
D |
K |
n-L |
|
DN40 |
150 |
40 |
145 |
110 |
4-18 |
|
DN50 |
180 |
60 |
160 |
125 |
4-18 |
|
DN65 |
180 |
60 |
180 |
145 |
4-18 |
|
DN80 |
220 |
75 |
195 |
160 |
4-18 |
|
DN100 |
280 |
95 |
215 |
180 |
8-18 |
|
DN125 |
345 |
120 |
245 |
210 |
8-18 |
|
DN150 |
414 |
145 |
280 |
240 |
8-23 |
|
DN200 |
550 |
182 |
335 |
295 |
8-23 |
|
DN250 |
680 |
229 |
390 |
350 |
12-23 |
|
DN300 |
820 |
278 |
440 |
400 |
12-23 |
