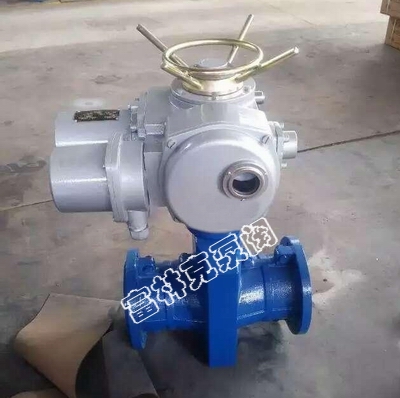

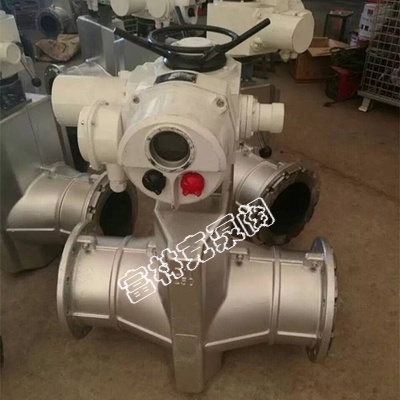

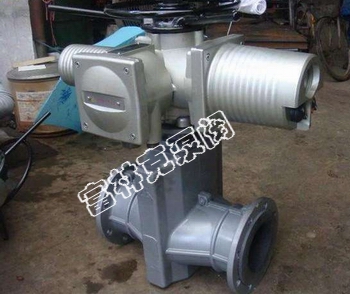

富林克GJ941X电动管夹阀由电动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成
富林克GJ941X电动管夹阀由电动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成
电动管夹阀应用
富林克GJ941X电动管夹阀由电动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成
原理
当电动头顺时针转手轮时，使大小阀杆同时带动上下压板以压缩管套从而进行关闭，反之即行开启。这样，压板板在拉杆之间上下往复运动来完成阀门开闭工作。
用途
在当代工业中，常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，夹管阀就是理想的选择。
污水处理厂（污泥处理、沙砾清理、原污水、石灰、炭泥)
电厂（FGD系统、除灰系统、煤输送）
采矿（尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液）
化学过程（腐蚀性和磨损性介质、粉末、颗粒）
造纸厂、纸浆厂、污水、矿渣、煤渣、电子工业、食品工业、水泥、泥沙、矿浆、磨料、干湿性粉尘、玻璃和工业污水处理厂等很多领域
|
阀体材料 |
球墨铸铁、铝合金 GJ 9 41X- 10 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～80℃ |
||
|
介质 |
水、纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘 |
||

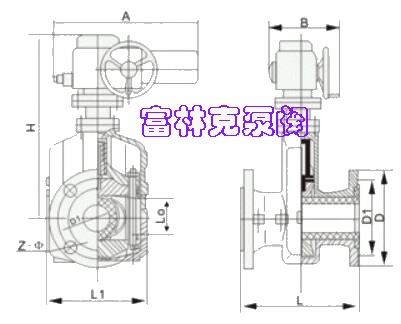

电动管夹阀结构图
|
公称 |
公称 |
工作 |
L |
L1 |
L0 |
D |
D1 |
Z-Φ |
H |
电动装置 |
||||
|
通径 |
压力 |
压力 |
|
|
|
|
|
|
|
型号 |
A |
B |
D0 |
kw |
|
（DN） |
（MPa） |
（MPa） |
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
4-14 |
|
ZA5-14
|
443 |
133 |
|
0.12 |
|
32 |
|
|
165 |
145 |
40 |
*140 |
100 |
4-18 |
|
|
|
|
|
|
|
40 |
|
|
190 |
157 |
50 |
*150 |
110 |
4-18 |
|
|
|
|
|
|
|
50 |
|
|
210 |
160 |
60 |
160 |
125 |
4-18 |
|
ZA10-18 |
552 |
425 |
|
0.25 |
|
65 |
|
|
250 |
199 |
74 |
180 |
145 |
4-18 |
|
ZA15-15 |
552 |
425 |
305 |
0.37 |
|
80 |
|
|
300 |
222 |
88 |
195 |
160 |
4-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
|
100 |
|
|
350 |
250 |
106 |
215 |
180 |
8-18 |
|
ZA30-18
|
552 |
425 |
305 |
0.75 |
|
125 |
|
|
430 |
318 |
134 |
245 |
210 |
8-18 |
|
|
|
|
305 |
|
|
150 |
|
|
500 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
|
|
|
|
|
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA14-18
|
766 |
390 |
305 |
1.1 |
|
250 |
|
|
800 |
516 |
256 |
*395 |
350 |
12-23 |
|
|
|
|
|
|
|
300 |
|
|
950 |
562 |
304 |
*445 |
400 |
12-23 |
|
|
|
|
|
|
电动管夹阀
