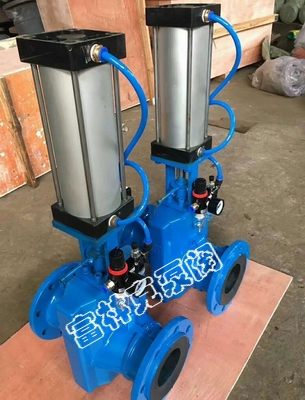

富林克GJ641X-6、J6B41X-6、J6K41X-6气动管夹阀由气动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。本产品广泛应用在纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘等工况
富林克GJ641X-6、J6B41X-6、J6K41X-6气动管夹阀由气动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。本产品广泛应用在纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘等工况
气动管夹阀应用
富林克GJ641X-6、J6B41X-6、J6K41X-6气动管夹阀由气动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。本产品广泛应用在纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘等工况
原理
气动头通气时，使阀杆向下运动来带动上下压板以压缩套管进行关闭，反之即开启。压板在拉杆之间上下往复运动完成阀门开闭工作。
特点--
1、无压力损失、无堵塞、无泄露、防水撞冲击
2、特别适用于含颗粒的液--固及气--固二相流
3、橡胶管套带有纤维增强结构，耐磨、抗疲劳
|
阀体材料 |
球墨铸铁、铝合金 GJ641X-6、J6B41X-6、J6K41X-6 |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～80℃ |
||
|
介质 |
水、纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘 |
||

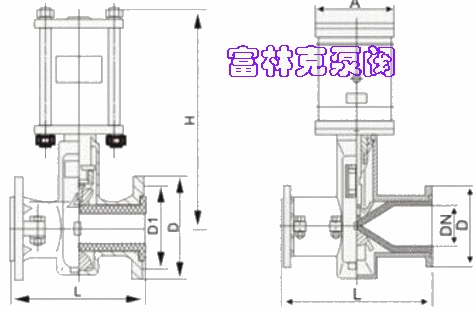

气动管夹阀结构图
|
公称通径（DN） |
公称压力（MPa） |
工作压力（MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
重量(kg) |
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
|
32 |
|
|
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
4.5 |
|
40 |
|
|
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
|
50 |
|
|
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
|
65 |
|
|
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
|
80 |
|
|
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
|
100 |
|
|
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
20 |
|
125 |
|
|
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
|
150 |
|
|
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
|
250 |
|
|
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
|
300 |
|
|
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |
气动管夹阀
