奥衬管夹阀应用
富林克GJ41X奥衬管夹阀取代了不锈钢夹子, 利用管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作，杜绝内泄外漏，方便清槽工作。

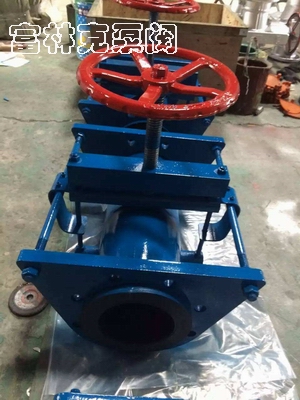

奥衬管夹阀由阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好。
用途
在当代工业中，常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，夹管阀就是理想的选择。
污水处理厂（污泥处理、沙砾清理、原污水、石灰、炭泥)
电厂（FGD系统、除灰系统、煤输送）
采矿（尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液）
化学过程（腐蚀性和磨损性介质、粉末、颗粒）
造纸厂、纸浆厂、污水、矿渣、煤渣、电子工业、食品工业、水泥、泥沙、矿浆、磨料、干湿性粉尘、玻璃和工业污水处理厂等很多领域。
原理--
当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭
|
公称通径DN（mm） |
公称压力PN（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
|
|
壳体 |
密封 |
||||
|
50~250 |
0.6 |
0.9 |
0.6 |
≤60 |
矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
|
300~400 |
0.4 |
0.6 |
0.4 |
||
|
零件名称 |
法兰、支架座、压杆、支架、手轮连接套 |
皮管 |
顶丝 |
阀杆、支架轴 |
|
材料 |
灰铸铁 |
编织橡胶 |
40Cr |
碳素钢 |

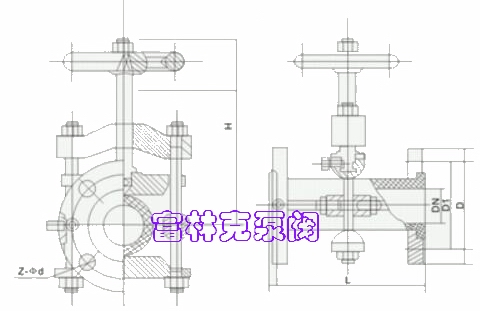

奥衬管夹阀结构图
|
公称通径DN（mm） |
主要尺寸 |
||||
|
L |
H |
D |
D1 |
Z-Φd |
|
|
50 |
210 |
215 |
160 |
125 |
4-Φ18 |
|
80 |
300 |
275 |
195 |
160 |
4-Φ18 |
|
100 |
350 |
315 |
215 |
180 |
8-Φ18 |
|
125 |
430 |
350 |
240 |
210 |
8-Φ23 |
|
150 |
500 |
400 |
280 |
240 |
8-Φ23 |
|
200 |
650 |
530 |
335 |
275 |
8-Φ23 |
|
250 |
800 |
615 |
390 |
350 |
12-Φ23 |
|
300 |
950 |
720 |
440 |
400 |
12-Φ23 |
|
350 |
1100 |
800 |
500 |
460 |
16-Φ23 |
|
400 |
1250 |
890 |
565 |
515 |
16-Φ23 |

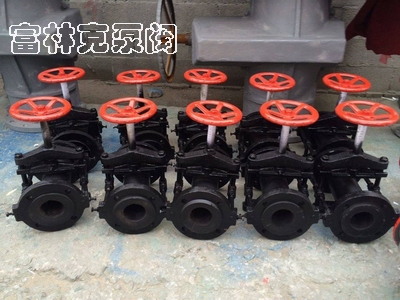

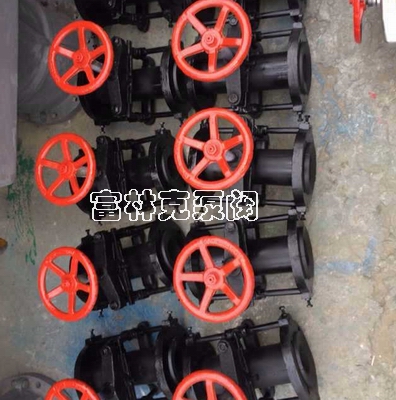

奥衬管夹阀
