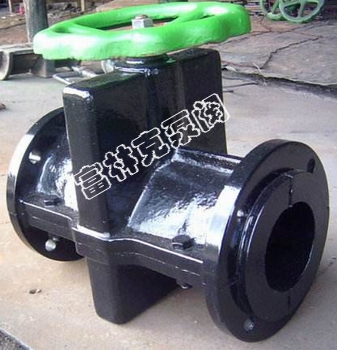

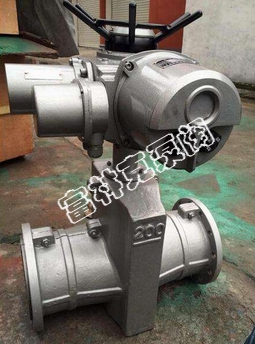

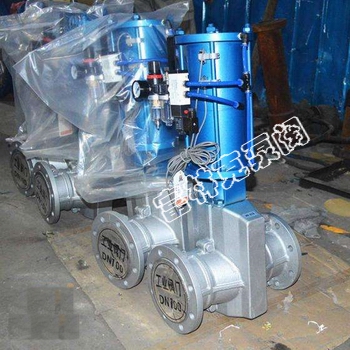

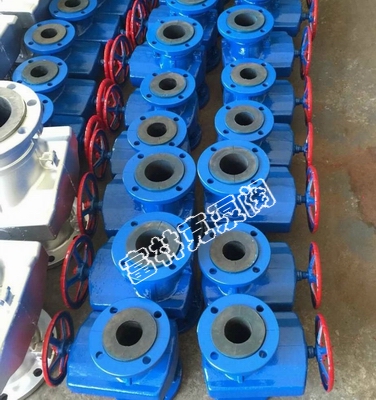

富林克GJ41X-10Q铸铁管夹阀由上下球墨铸铁阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成, 利用管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工
富林克GJ41X-10Q铸铁管夹阀由上下球墨铸铁阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成, 利用管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工
铸铁管夹阀应用
富林克GJ41X-10Q铸铁管夹阀由上下球墨铸铁阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成, 利用管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作。
原理--
当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭
|
阀体材料 |
球墨铸铁 GJ41X-10Q |
||
|
公称压力 Mpa |
0.6 |
1.0 |
1.6 |
|
壳体试压 Mpa |
0.9 |
2.0 |
2.4 |
|
密封试压Mpa |
0.7 |
1.1 |
1.76 |
|
使用 温度 |
-20℃～80℃ |
||
|
介质 |
水、纸浆、污水、矿渣、煤渣、泥沙、矿浆、磨料、干湿性粉尘 |
||
|
名称 |
材料 |
|
阀体 |
球墨铸铁 |
|
套管 |
橡胶 |
|
阀杆 |
铸铜、碳钢 |
|
压杆 |
铸铁 |
|
手轮 |
铸铁 |
|
托架 |
球墨铸铁 |

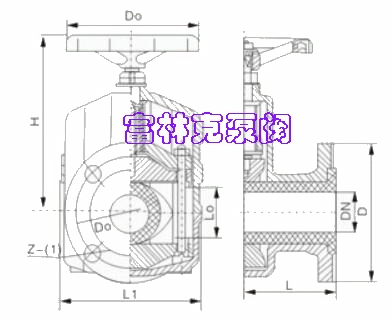

铸铁管夹阀结构图
|
公称通径（DN） |
公称压力（MPa） |
工作压力（MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
重量(kg) |
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
|
32 |
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
4.5 |
||
|
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
||
|
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
||
|
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
||
|
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
||
|
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
20 |
||
|
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
||
|
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
||
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
||
|
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |
铸铁管夹阀安装与维护：
1、本阀门在管道上任意安装，没有介质流向限制。
2、本阀门维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。
3、胶管是管夹阀唯一需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。
4、本阀门很少需要其他零件库存，一般建议客户购买本阀门的时候多备几条胶管
