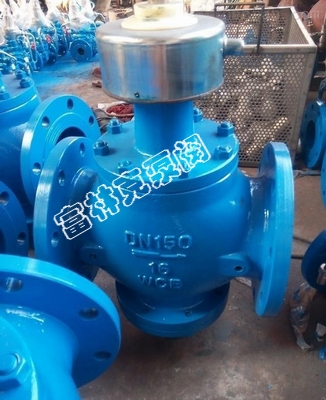

富林克ZL47F自力式流量控制阀适用于荷重液体管路系统，是一种较为理想的新型节能阀门。该阀没有刻度的数字显示，可直观调到任一位置，并可锁定，主要应用于工业和民用建筑采暖管理系统
富林克ZL47F自力式流量控制阀适用于荷重液体管路系统，是一种较为理想的新型节能阀门。该阀没有刻度的数字显示，可直观调到任一位置，并可锁定，主要应用于工业和民用建筑采暖管理系统
自力式流量控制阀应用
富林克ZL47F自力式流量控制阀适用于荷重液体管路系统，是一种较为理想的新型节能阀门。该阀没有刻度的数字显示，可直观调到任一位置，并可锁定，主要应用于工业和民用建筑采暖管理系统。目前在一些官网系统中存在着水利失调问题，平衡阀提供了解决这一问题的手段，和它可以准确的调节压力和流量，用以改善官网系统中液体流动状况，达到官网液体平衡和节约能源的目的。在双管网工程改造中，应用此阀门可以节约能源，得到较好的效果。
用途：
带锁自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及 空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确，操作简单，运做平稳，性能可靠， 使用寿命长
原理：
带锁自力式流量平衡阀由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量，自动平衡阀组作用是维持流量恒定。系统流体的工作压力为P1，手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时，即人为确定了“设定流量”Kv即手动调节阀的流量系数，流量G=Kv（P2-P3）1/2，Kv为，Kv设定后，只要P2－P3不变，则流量G不变。当系统流量增大时，(P2—P3)的实际值超过了允许的给定值，此时通过感压膜和弹簧作用使自动调节阀组自动关小，直至流量重新维持到设定流量，反之亦然。自力式平衡阀自动调节流量的有效范围取决于工作弹簧的性能。一般自力式平衡阀前后压差在20—300kPa的范围内能按设定值有效控制流量。当压小于20kPa时，控制流量达不到设定值；压差超过300kPa时，可能产生噪音。
特点
1.可按设计和客户要求设定流量，能自动消除管道系统的压差波动，保持流量不变。
2.能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率。
3.能有效克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行。
4.减少系统循环水量，降低系统阻力。
5.采用数字显示装置，直接设定手动调节阀开度确定流量，使用智能仪表一次性调试。
6.降低调网的难度，把复杂的调网工作简化为较简单的流量分配。
7.免除多热源官网热源切换时流量在分配工作。
选型设计
1、一般在管网的分支点，热口，室内立管皆应设计、安装自力式平衡阀，以提高系统调节性能。
2、自力式平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，自力式平衡阀宜安装在供水管上。
3、最高使用温度100℃，公称压力1.6MPa，(温度>100℃以上的要定做）。
4、适用压差范围：20-30KPa。当系统体工作压差超过300LPa时，为防止产生噪音，应采取措施将多出的压差消耗掉。
5、选用DN15-DN25口径的自力式平衡阀，须注明连接方式。
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
膜片 |
|
材料 |
灰铸铁、铸钢 、 不锈钢 |
不锈钢 |
铸铜 、 不锈钢 |
丁腈橡胶 |
|
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1.6MPa |
15～400mm |
水、油等非腐蚀性液体 |
0～100℃ |
GB/T 17241.6 GB/T 9113 |
GB/T 13927 API598 |
自力式流量控制阀结构图
|
公称通径 (mm) |
尺 寸(mm) |
||
|
|
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
|
20 |
110 |
122 |
70 |
|
25 |
115 |
137 |
74 |
|
32 |
160 |
182 |
91 |
|
40 |
200 |
191 |
147 |
|
50 |
215 |
197 |
147 |
|
65 |
230 |
205 |
154 |
|
80 |
275 |
259 |
181 |
|
100 |
290 |
268 |
211 |
|
125 |
315 |
334 |
227 |
|
150 |
350 |
357 |
260 |
|
200 |
430 |
407 |
303 |
|
250 |
520 |
452 |
367 |
|
300 |
635 |
486 |
430 |
|
350 |
670 |
555 |
495 |
自力式流量控制阀安装示意图
自力式流量平衡阀的使用和维护：
①到货后应妥善保管、避免雨淋、存放于干燥处；
②应按阀体箭头所示的水流方向安装，切勿装反；
③在管道上可垂直安装亦可水平安装；
④流量设定方法：用专用扳手，打开保护螺丝，旋转阀杆，使刻度线调整到设定流量的对应值；
⑤自力式平衡阀不具备关断功能，根据需要，应另设关断阀门。
