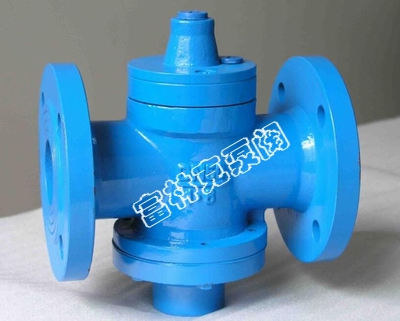

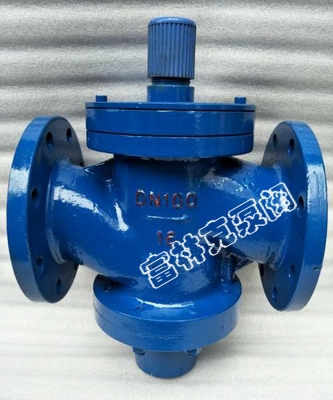

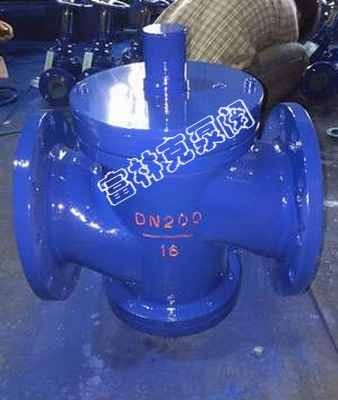

富林克ZLF自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控,从而保持流经该被控系统流量不变的阀门,ZLF自立式平衡阀具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节,可使系统流量自动恒定在预先设置的设定值。ZLF自力式平衡阀流量调节准确,操作简单,运作平稳,性能可靠,使用寿命长
原理:
自力式流量平衡阀由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量,自动平衡阀组作用是维持流量恒定。系统流体的工作压力为P1,手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时,即人为确定了“设定流量”Kv即手动调节阀的流量系数,流量G=Kv(P2-P3)1/2,Kv为,Kv设定后,只要P2-P3不变,则流量G不变。当系统流量增大时,(P2—P3)的实际值超过了允许的给定值,此时通过感压膜和弹簧作用使自动调节阀组自动关小,直至流量重新维持到设定流量,反之亦然。自力式平衡阀自动调节流量的有效范围取决于工作弹簧的性能。一般自力式平衡阀前后压差在20—300kPa的范围内能按设定值有效控制流量。当压小于20kPa时,控制流量达不到设定值;压差超过300kPa时,可能产生噪音。
特点
1.能使系统流量自动平衡在要求的设定值;
2.能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”,提高供热,空调的室温合格率;
3.能有效克服“大流量,小温差”的不良运行方式,提高系统能效,实现经济运行;
4.采用数字显示装置,直接设定手动调节阀开度确定流量,使用智能仪表一次性调试
选型设计
1.一般在管网的分支点,热口,室内立管皆应设计、安装自力式平衡阀,以提高系统调节性能。
2.自力式平衡阀可安装在供水管上,也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时,为安全起见,自力式平衡阀宜安装在供水管上。
3.最高使用温度100℃,公称压力1.6MPa,(温度>100℃以上的要定做)。
4.适用压差范围:20-30KPa。当系统体工作压差超过300LPa时,为防止产生噪音,应采取措施将多出的压差消耗掉。

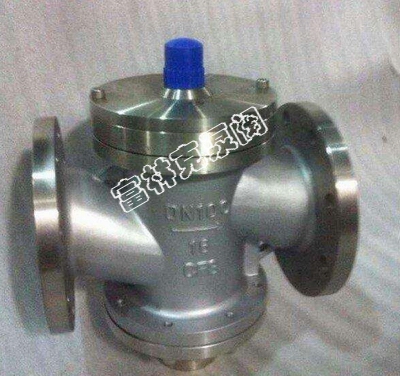

零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
膜片 |
材料 |
铸铁、铸钢 、 不锈钢 |
不锈钢 |
铸铜 、 不锈钢 |
丁腈橡胶 |
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
1.6MPa |
15~400mm |
水、油等非腐蚀性液体 |
0~100℃ |
GB/T 17241.6 GB/T 9113 |
GB/T 13927 API598 |

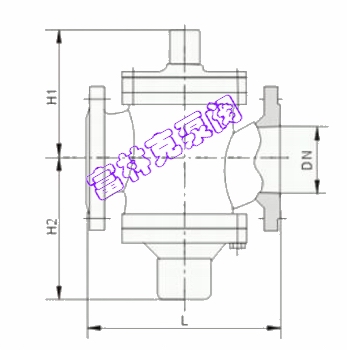

自力式流量平衡阀结构图
公称通径 (mm) |
尺 寸(mm) |
流量控制范围 m3/h |
||
|
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
0.1~1 |
20 |
110 |
122 |
70 |
0.1~1.5 |
25 |
115 |
137 |
74 |
0.2~2 |
32 |
160 |
182 |
91 |
0.5~4 |
40 |
200 |
191 |
147 |
1~6 |
50 |
215 |
197 |
147 |
2~10 |
65 |
230 |
205 |
154 |
3~15 |
80 |
275 |
259 |
181 |
5~25 |
100 |
290 |
268 |
211 |
10~35 |
125 |
315 |
334 |
227 |
15~50 |
150 |
350 |
357 |
260 |
30~80 |
200 |
430 |
407 |
303 |
40~180 |
250 |
520 |
452 |
367 |
100~300 |
300 |
635 |
486 |
430 |
150~500 |
350 |
670 |
555 |
495 |
200~700 |

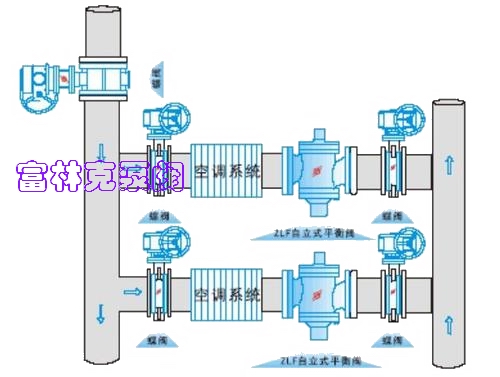

自力式流量平衡阀安装示意图
自力式流量平衡阀的使用和维护:
①到货后应妥善保管、避免雨淋、存放于干燥处;
②应按阀体箭头所示的水流方向安装,切勿装反;
③在管道上可垂直安装亦可水平安装;
④流量设定方法:用专用扳手,打开保护螺丝,旋转阀杆,使刻度线调整到设定流量的对应值;
⑤自力式平衡阀不具备关断功能,根据需要,应另设关断阀门。
