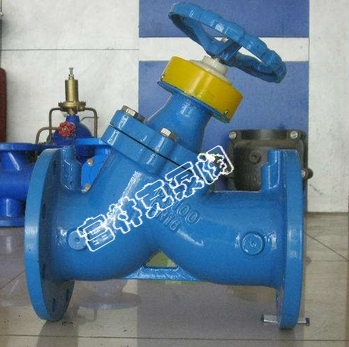

富林克SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的
富林克SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的
数字锁定平衡阀用途
富林克SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
结构原理
阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
特点--
1.优秀的调节性能；
2.优秀的截止功能；
3.精确到1/10圈的开启圈数显示；
4.理论流量特性曲线为等百分比（近似）特性，当阀权度为30-50%时，实际流量特性为线性；
5.具备开度锁定功能，非物业管理人员无法改变设定状态；
6.可方便有效地对压力、流量进行调节，配套智能仪表可方便地显示工作压差与流量，指导和记录平衡调节方案；
7.聚四氟乙烯密封，密封性能可靠，使用寿命长；
8.根据其开度百分比和阀门前后压差，可计算通过阀门的流量；
9.内部元件用不锈钢、铜合金制造，抗锈蚀性能强；
10.内升降阀杆无须预留操作空间；
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封垫 |
|
材料 |
灰铸铁、球墨铸铁、铸钢 |
不锈钢 |
球墨铸铁 |
橡胶石棉板 |
|
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
适用介质 |
特性曲线 |
安装使用范围 |
|
1.6 |
2.4 |
≤120℃ |
水、油 、 气体 等非腐蚀性液体 |
等百分比 |
管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |

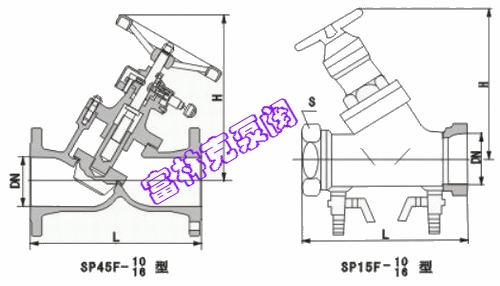

数字锁定平衡阀结构图
|
型号 |
公称通径(mm) |
尺寸(mm) |
|
|
|
|
L |
H |
|
SP15F-16/25（丝口） |
15 |
100 |
128 |
|
|
20 |
115 |
128 |
|
|
25 |
125 |
130 |
|
|
32 |
140 |
150 |
|
|
40 |
160 |
187 |
|
SP45F-16/25（法兰） |
32 |
180 |
230 |
|
|
40 |
200 |
242 |
|
|
50 |
230 |
250 |
|
|
65 |
290 |
260 |
|
|
80 |
310 |
329 |
|
|
100 |
350 |
340 |
|
|
125 |
400 |
424 |
|
|
150 |
480 |
454 |
|
|
200 |
550 |
517 |
|
|
250 |
622 |
573 |
|
|
300 |
698 |
617 |
|
|
350 |
787 |
705 |

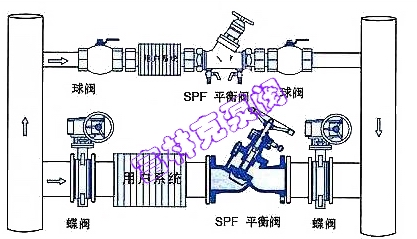

数字锁定平衡阀安装示意图
