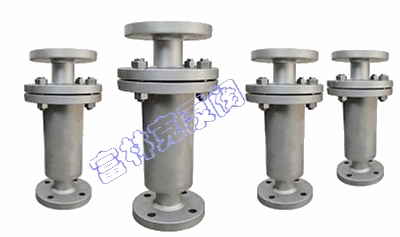

富林克ZHQ-1砾石阻火器是用来阻止火焰向外蔓延的安全装置， 它是由颗粒石子组成其核心阻火层，主要用于腐蚀性特别强及介质粘度较大的介质管线上。
富林克ZHQ-1砾石阻火器是用来阻止火焰向外蔓延的安全装置， 它是由颗粒石子组成其核心阻火层，主要用于腐蚀性特别强及介质粘度较大的介质管线上。
砾石阻火器用途--
富林克ZHQ-1砾石阻火器是用来阻止火焰向外蔓延的安全装置， 它是由颗粒石子组成其核心阻火层，主要用于腐蚀性特别强及介质粘度较大的介质管线上。
原理
砾石阻火器是国内沿用金属砾石网型阻火器产品，阻火器芯子采用砾石网及砾石丸，耐腐蚀，易清洁，防爆性能合格，连续13次阻爆性能试验，每次都能阻火，耐烧性能合格，能防毒、防腐。阻爆性能：IIB级。砾石阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭
特点
1.结构合理、重量轻、耐腐蚀。
2.易检修、安装方便。
3.阻火器芯子采用砾石材料，耐腐蚀，易于清洗。
4.阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
5.耐烧性能合格，耐烧试验1小时无回火现象。
|
型 号 |
ZHQ-1、ZHQ-S |
防爆等级 |
BS 5501:ⅡA ⅡB ⅡC |
|
规 格 |
DN15～600；PN0.6～2.5 |
设计制造检测标准 |
GB5908-86 SY7511-87 |
|
壳体材质 |
L2、 WCB 、304、304L、316、316L |
密封垫片 |
丁晴橡胶聚四氟乙烯金属垫片 |
|
阻火芯件材质 |
砾石 |
温度 |
CS:- 2 0℃～+ 200 ℃；SS:- 4 0℃～+ 200 ℃ |
|
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
连接方式 |
法兰连接 对焊连接 螺纹连接 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
外表 |
CS:Paint SS:No Paint |

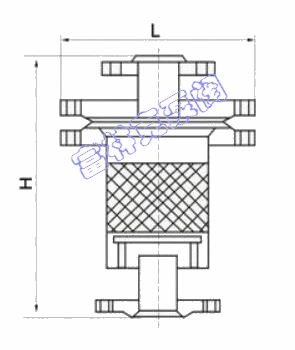

砾石阻火器结构图
|
口径DN |
英寸 |
宽度L/mm |
高度H/mm |
|
40 |
1-1/2" |
170 |
320 |
|
50 |
2" |
190 |
340 |
|
80 |
3" |
220 |
380 |
|
100 |
4" |
240 |
410 |
|
125 |
5" |
280 |
450 |
|
150 |
6" |
325 |
500 |
|
200 |
8" |
380 |
560 |
|
250 |
10" |
450 |
640 |
安装使用和维护：
1、砾石阻火器根据阀体上的箭头标记方向安装在管道上，安装前取下法兰保护盖；定期检查一下阻火器内部的砾石，如有被腐蚀需要及时添加或更换砾石。
2、砾石阻火器安装的管道必须是清洁的，不能有杂质，污垢等东西堵塞住阻火芯件的间隙，影响阻火器正常使用。为了保证砾石阻火器的阻火效果，每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。3、清洗砾石阻火器阻火芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
4、重新安装砾石阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

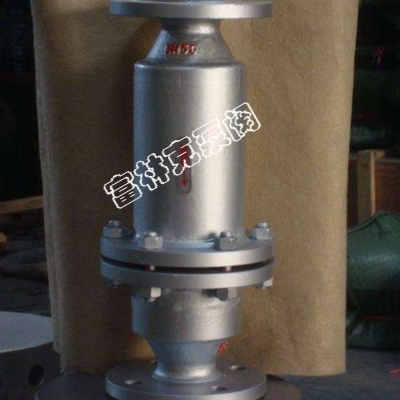

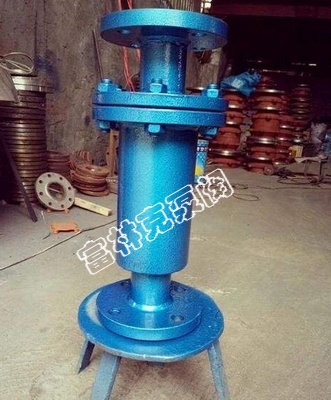

ZHQ-1砾石阻火器
