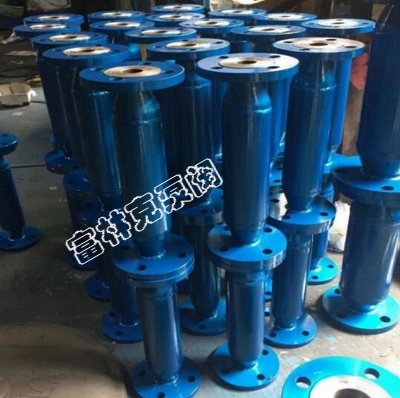

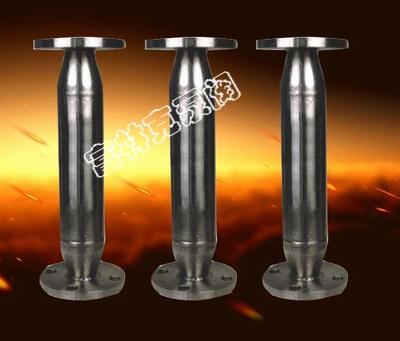

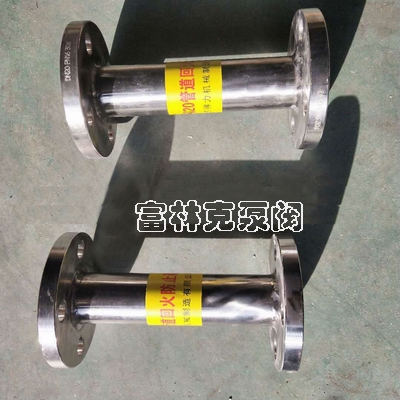

富林克HF-4乙炔阻火器是一种乙炔专用的回火防止器,采用特种不锈钢、碳钢制作而成。它在乙炔管道中具有阻止火苗的特点。可有效地切断火源,杜绝管道中燃爆事故的发生。在工业乙炔管道过程中,越来越显示它的必要性与阻燃的优越性
富林克HF-4乙炔阻火器是一种乙炔专用的回火防止器,采用特种不锈钢、碳钢制作而成。它在乙炔管道中具有阻止火苗的特点。可有效地切断火源,杜绝管道中燃爆事故的发生。在工业乙炔管道过程中,越来越显示它的必要性与阻燃的优越性
乙炔阻火器用途--
富林克HF-4乙炔阻火器是一种乙炔专用的回火防止器,采用特种不锈钢、碳钢制作而成。它在乙炔管道中具有阻止火苗的特点。可有效地切断火源,杜绝管道中燃爆事故的发生。在工业乙炔管道过程中,越来越显示它的必要性与阻燃的优越性
原理
采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性
特点
1.迅速阻断火源,杜绝管道中燃爆事故的发生。
2.效地防止乙炔管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源。
4.可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。
5.具有足够的强度,以承受爆炸产生的冲击压力
6.四到六层阻火芯是阻止火焰传播的主要构件,采用不锈钢,耐腐蚀易于清洗
NO |
1 |
2 |
3 |
4 |
5 |
6 |
构件 |
壳体 |
阻火芯件 |
密封件 |
工作温度(℃) |
操作压力 |
连接方式 |
材质 |
不锈钢 |
不锈钢防爆阻火波纹板 SUS304(SUS316) |
金属缠绕垫、聚四氟乙烯 |
≤ 20 0℃ |
0.6~ 4.0 MPa |
法兰连接、对焊连接、螺纹连接 |
乙炔阻火器结构图
规格 |
PN (MPa) |
安装尺寸 |
螺栓 |
|||||
D 1 |
D |
D2 |
d |
H |
数量 |
螺纹 |
||
DN25 |
1.0 1.6 |
85 |
115 |
68 |
89 |
330 |
4 |
M12 |
DN50 |
125 |
165 |
100 |
108 |
375 |
4 |
M16 |
|
DN65 |
145 |
185 |
120 |
133 |
420 |
4 |
M16 |
|
DN80 |
160 |
200 |
135 |
159 |
460 |
4 |
M16 |
|
DN100 |
180 |
220 |
155 |
180 |
500 |
8 |
M16 |
|
DN150 |
240 |
285 |
210 |
240 |
600 |
8 |
M20 |
|
DN200 |
295 |
340 |
265 |
295 |
650 |
8 |
M20 |
维修与保养:
为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。
阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。
发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
重新安装阻火层芯子时,应保证结合面严密不得漏气
