富林克JZH夹套保温阻火器是在普通抽屉式阻火器基础上焊接金属夹套制造而成，是专门为高寒地区或低温工况下使用而开发的新型阻火器，主要用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上
富林克JZH夹套保温阻火器是在普通抽屉式阻火器基础上焊接金属夹套制造而成，是专门为高寒地区或低温工况下使用而开发的新型阻火器，主要用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上
保温阻火器用途--
富林克JZH夹套保温阻火器是在普通抽屉式阻火器基础上焊接金属夹套制造而成，是专门为高寒地区或低温工况下使用而开发的新型阻火器，主要用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上
原理
保温阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。该阻火器通常与呼吸阀配套使用，其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用,也可以与通气管配套或单独使用。
特点
1.夹套保温阻火器设备适用于周围温度零下，可对阻火器进行保温措施，更可与保温呼吸阀配套使用。
2.是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。
3.金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。目前国内的阻火器通常采用16~22目金属网，为4~12层。
4.滤芯是阻止火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。
|
壳体材质 |
碳钢、不锈钢 |
|
阻火芯件材质 |
不锈钢 |
|
连接形式 |
法兰连接 |
|
密封件材质 |
聚四氟乙烯 金属垫片 |
|
防爆等级 |
BS 550：IIA IIB IIC |
|
工作温度 |
CS：- 2 0～+ 200 ℃ SS：- 40 ～+ 200 ℃ |
|
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
|
设计制造检验标准 |
GB5908-86 SY7511-87 |
保温阻火器结构图
|
DN |
L |
H |
|
50 |
250 |
274 |
|
80 |
295 |
310 |
|
100 |
338 |
330 |
|
150 |
420 |
368 |
|
200 |
495 |
455 |
|
250 |
500 |
465 |

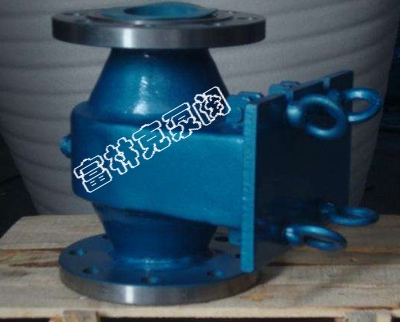

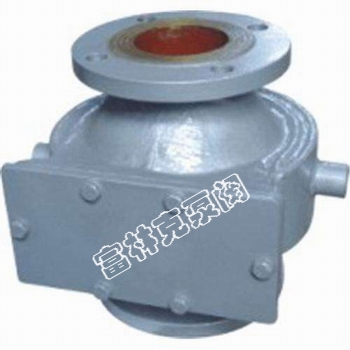

JZH夹套保温阻火器
