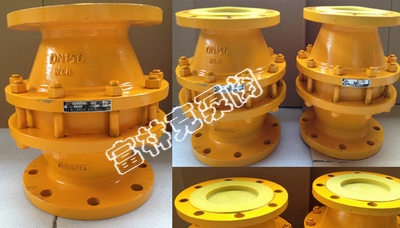

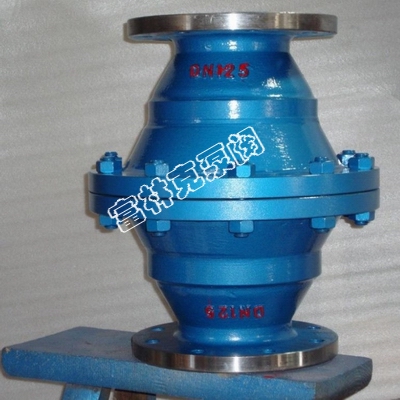

富林克FPA/FPB(天然气)燃气阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生,可有效地切断因高速气流中杂物与管壁急剧摩擦产生的火源
富林克FPA/FPB(天然气)燃气阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生,可有效地切断因高速气流中杂物与管壁急剧摩擦产生的火源
燃气阻火器用途--
富林克FPA/FPB(天然气)燃气阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生,可有效地切断因高速气流中杂物与管壁急剧摩擦产生的火源,防止非正常情况下火焰在管道中的逆向传播。杜绝管道燃爆事故的发生。
本产品安全阻火速度1425m/s;极限阻火速度1605m/s;
应用范围:
输送可燃性气体的管道上
火炬系统
油气回收系统
加热炉燃料气的管网上
气体净化通化系统
气体分析系统
煤矿瓦斯排放系统
阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过
原理
燃气阻火器是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的。本产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造,用户需选用其它标准的连接法兰,请在订货中予以说明,对于PN>4.0MPa的气体阻火器。
特点
1.本产品对管道中的亚音速或超音速火焰有淬熄作用;
2.本产品一般都带配对法兰,标准为HGJ标准;
3.本产品可以与管道系统配套,也可以与阀门、呼吸阀等配套使用
NO |
1 |
2 |
3 |
4 |
5 |
6 |
构件 |
壳体 |
阻火芯件 |
密封件 |
工作温度(℃) |
操作压力 |
连接方式 |
材质 |
碳钢、不锈钢 |
不锈钢防爆阻火波纹板 SUS304(SUS316) |
金属缠绕垫、聚四氟乙烯 |
≤ 20 0℃ |
0.6~ 4.0 MPa |
法兰连接、对焊连接、螺纹连接 |

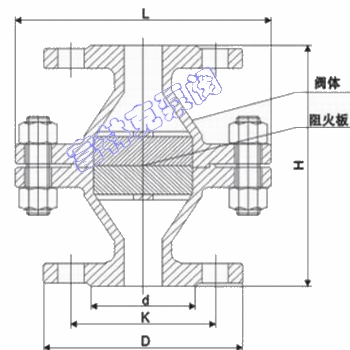

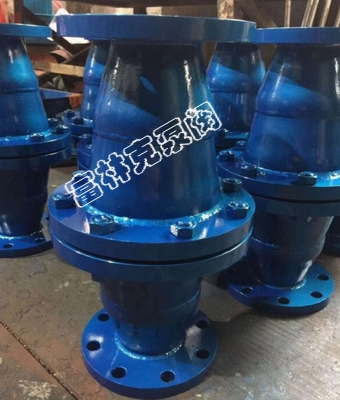

燃气阻火器结构图
型号 |
口径 |
MPa |
FPA/FPB(天然气)燃气阻火器外形尺寸(mm) |
螺栓 |
||||
|
|
|
K |
D |
H |
L |
数量 |
螺纹 |
FPA/FPB-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
FPA/FPB-25 |
DN25 |
|
85 |
115 |
195 |
200 |
4 |
M12 |
FPA/FPB-40 |
DN40 |
|
110 |
150 |
245 |
240 |
4 |
M16 |
FPA/FPB-50 |
DN50 |
|
125 |
165 |
245 |
240 |
4 |
M16 |
FPA/FPB-80 |
DN80 |
|
160 |
200 |
280 |
250 |
8 |
M16 |
FPA/FPB-100 |
DN100 |
|
180 |
220 |
335 |
260 |
8 |
M16 |
FPA/FPB-150 |
DN150 |
|
240 |
285 |
460 |
360 |
8 |
M20 |
FPA/FPB-200 |
DN200 |
|
295 |
340 |
520 |
420 |
12 |
M20 |
FPA/FPB-250 |
DN250 |
|
355 |
405 |
580 |
430 |
12 |
M24 |
FPA/FPB-300 |
DN300 |
|
410 |
460 |
705 |
450 |
12 |
M24 |
维修与保养:
为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。
阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。
发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
重新安装阻火层芯子时,应保证结合面严密不得漏气
