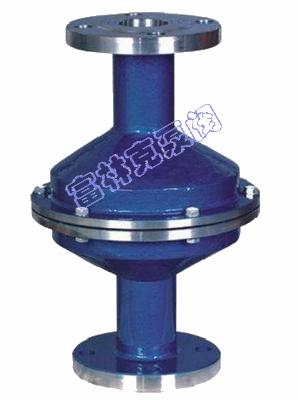

富林克HGS07网型阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道和原油、汽油、煤油、柴油、芳烃、硫等、於焦化石油储罐各类油品或其它化工物料的固定顶式储罐上，防止在非正常情况下火焰于管道中的逆向传播
富林克HGS07网型阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道和原油、汽油、煤油、柴油、芳烃、硫等、於焦化石油储罐各类油品或其它化工物料的固定顶式储罐上，防止在非正常情况下火焰于管道中的逆向传播
网型阻火器用途--
富林克HGS07网型阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道和原油、汽油、煤油、柴油、芳烃、硫等、於焦化石油储罐各类油品或其它化工物料的固定顶式储罐上，防止在非正常情况下火焰于管道中的逆向传播，其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用，以避免灾难性事故的发生。
1.阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,也适用于储存物料以氮气封顶的拱顶罐上,砾石阻火器与网型阻火器原理同上,用在管道。
2.与呼吸阀、呼吸人孔配套使用，也可单独使用
特点
1.具有足够的强度，以承受爆炸产生的冲击压力
2.阻火芯是阻止火焰传播的主要构件，采用不锈钢，耐腐蚀易于清洗
3.阻爆性能合格，连续十三次试验每次都能阻火。
4.耐火性能合格，耐烧，1小时无回火。
|
NO |
1 |
2 |
3 |
4 |
5 |
6 |
|
构件 |
壳体 |
阻火芯件 |
密封件 |
工作温度（℃） |
操作压力 |
连接方式 |
|
材质 |
碳钢、不锈钢 |
不锈钢防爆阻火波纹板 SUS304（SUS316） |
金属缠绕垫、聚四氟乙烯 |
≤ 20 0℃ |
0.6～ 4.0 MPa |
法兰连接、对焊连接、螺纹连接 |

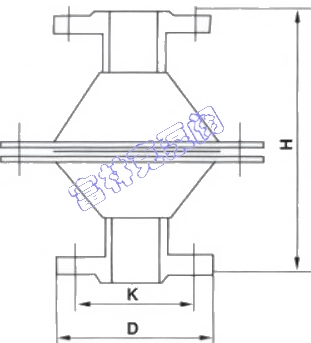

网型阻火器结构图
|
规格DN |
尺寸（mm） |
||
|
|
D |
K |
H |
|
20 |
105 |
105 |
309 |
|
25 |
115 |
115 |
309 |
|
32 |
135 |
135 |
347 |
|
40 |
145 |
145 |
357 |
|
50 |
160 |
160 |
351 |
|
65 |
180 |
180 |
435 |
|
80 |
195 |
195 |
441 |
|
100 |
215 |
215 |
437 |
|
150 |
280 |
280 |
490 |
维修与保养：
为了确保阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。
阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。
发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
重新安装阻火层芯子时，应保证结合面严密不得漏气
HGS07网型阻火器
