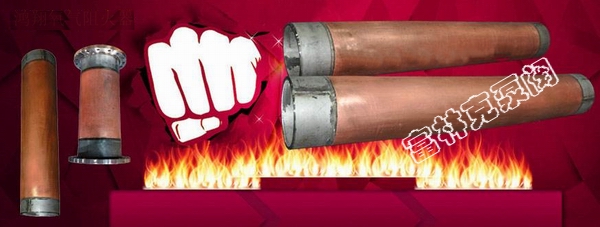

富林克氧气阻火器分为FP管道阀前、FPV阀后两种阻火器,有法兰和焊接两种连接方式。产品采用特种铜合金和不锈钢焊接而成。可以有效地消除氧气在输送管道中产生的静电及氧气管道阀门在突然开启时易形成的“绝热压缩”
富林克氧气阻火器分为FP管道阀前、FPV阀后两种阻火器,有法兰和焊接两种连接方式。产品采用特种铜合金和不锈钢焊接而成。可以有效地消除氧气在输送管道中产生的静电及氧气管道阀门在突然开启时易形成的“绝热压缩”
氧气阻火器用途--

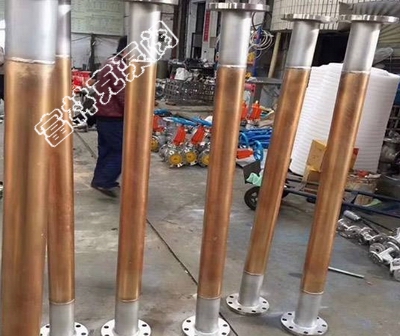

富林克氧气阻火器分为FP管道阀前、FPV阀后两种阻火器,有法兰和焊接两种连接方式。产品采用特种铜合金和不锈钢焊接而成。可以有效地消除氧气在输送管道中产生的静电及氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源;也可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生。广泛应用于冶金、化工、环保等行业的氧气输送管道
原理
氧气阻火器广泛应用于冶金、化工等行业的氧气输送管道,可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源,杜绝管道燃爆事故的发生,用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。本阻火器适用于管道DN15-500mm,工作压力不大于3MPa的氧气管道阻火之用。
当火焰进入这些细小通道后就形成许多细小的火焰流。随着阻火器通道尺寸的减小,自由基与反应分子之间碰撞几率随之减少,而自由基与通道壁的碰几率反而增加,这样就促使自由基反应减低。由于通道传热面积很大,火焰通过通道壁进行热交换后,温度下降,到一定程度。通道尺寸减小到某一数值时,这种器壁效应就造成了火焰不能继续进行的条件,火焰即被阻止。
公称通径(DN) |
15-500 |
||
公称压力(MPa) |
1.6 |
2.5 |
|
试验压力(MPa) |
强度 |
2.4 |
3.75 |
|
密封 |
1.76 |
2.75 |
适用介质 |
氧气 |
||
阻燃器材质 |
铜 |
||
接头材质 |
不锈钢 |

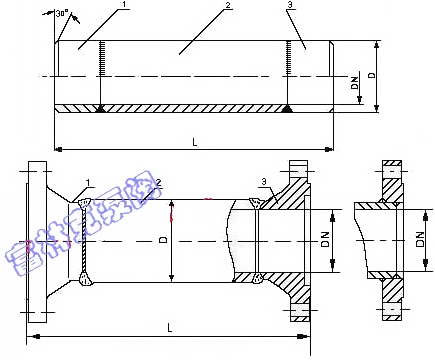

氧气阻火器结构图
公称通径DN |
FP-XT氧气管道阻火器 |
FPV-XT氧气管道阀门前、后阻火器 |
||||
型号规格 |
D |
L |
型号规格 |
D |
L |
|
15 |
FP-1.5T |
18 |
600 |
FP-1.5T |
18 |
1600 |
20 |
FP-2.0T |
25 |
600 |
FP-2.0T |
25 |
1600 |
25 |
FP-2.5T |
32 |
600 |
FP-2.5T |
32 |
1600 |
32 |
FP-3.2T |
38 |
600 |
FP-3.2T |
38 |
1600 |
40 |
FP-4.0T |
48 |
600 |
FP-4.0T |
48 |
1600 |
50 |
FP-5.0T |
57 |
700 |
FP-5.0T |
57 |
1700 |
65 |
FP-6.5T |
76 |
700 |
FP-6.5T |
76 |
1700 |
80 |
FP-8.0T |
89 |
700 |
FP-8.0T |
89 |
1700 |
100 |
FP-10T |
108 |
700 |
FP-10T |
108 |
1700 |
125 |
FP-12.5T |
133 |
700 |
FP-12.5T |
133 |
1700 |
150 |
FP-15T |
159 |
800 |
FP-15T |
159 |
1800 |
200 |
FP-20T |
219 |
800 |
FP-20T |
219 |
1800 |
250 |
FP-25T |
273 |
800 |
FP-25T |
273 |
1800 |
300 |
FP-30T |
325 |
800 |
FP-30T |
325 |
1800 |
350 |
FP-35T |
377 |
800 |
FP-35T |
377 |
2050 |
400 |
FP-40T |
426 |
800 |
FP-40T |
426 |
2300 |
450 |
FP-45T |
480 |
800 |
FP-45T |
480 |
2550 |
500 |
FP-50T |
530 |
800 |
FP-50T |
530 |
2800 |
