富林克ZGB-1波纹阻火器是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。波纹阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上
富林克ZGB-1波纹阻火器是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。波纹阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上
波纹阻火器用途--
富林克ZGB-1波纹阻火器是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。波纹阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上
原理
波纹阻火器是用来阻止易燃气体蒸汽的火焰向外蔓延的安全装置。通常与呼吸阀配套或单独使用，也可适用内浮顶式油罐的通气管上。由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。
性能及特点
1.结构合理、重量轻、耐腐蚀。
2.易检修、安装方便，检查时不用拆卸呼吸阀。
3.阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。
4.防爆性能合格（ⅡA级），连续13次阻爆性能试验每次都能阻火。
5.耐烧性能合格，耐烧试验1小时无回火现象。
6.水压试验合格。
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度 ℃ |
≤ 6 0 |
|
公称压力(MPa) |
1.6 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

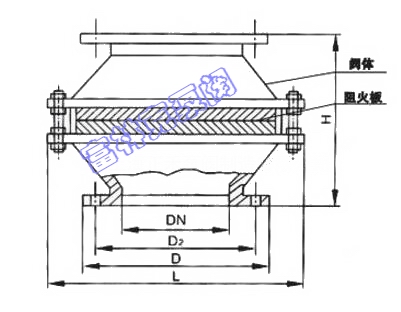

波纹阻火器结构图
|
规格 |
安装尺寸（mm） |
||||
|
|
D2 |
D |
L |
H |
N-d |
|
DN50 |
Ø110 |
Ø140 |
220 |
235 |
4×14 |
|
DN80 |
Ø150 |
Ø185 |
280 |
270 |
4×18 |
|
DN100 |
Ø170 |
Ø205 |
325 |
275 |
4×18 |
|
DN150 |
Ø225 |
Ø260 |
425 |
290 |
8×18 |
|
DN200 |
Ø280 |
Ø315 |
495 |
305 |
8×18 |
|
DN250 |
Ø335 |
Ø370 |
595 |
320 |
12×18 |
|
DN300 |
Ø395 |
Ø435 |
655 |
405 |
12×23 |
维修与保养：
为了确保阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。
阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。
发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
重新安装阻火层芯子时，应保证结合面严密不得漏气

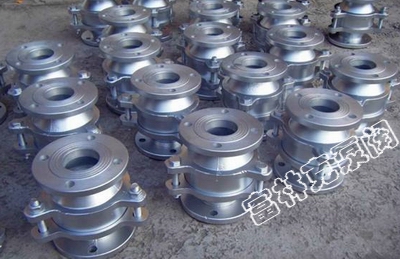

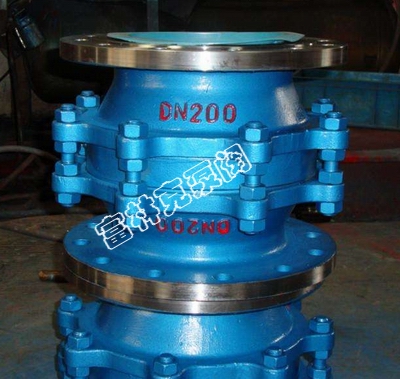

ZGB-1波纹阻火器
