富林克ZGB-2抽屉式阻火器是由阻火芯件和壳体两部分组成，安装在储油罐及工业管道上，是阻止易燃、易爆气体的火焰和防止回火而引起爆炸的安全装置，通常也与呼吸阀配套使用
富林克ZGB-2抽屉式阻火器是由阻火芯件和壳体两部分组成，安装在储油罐及工业管道上，是阻止易燃、易爆气体的火焰和防止回火而引起爆炸的安全装置，通常也与呼吸阀配套使用
抽屉式阻火器用途--

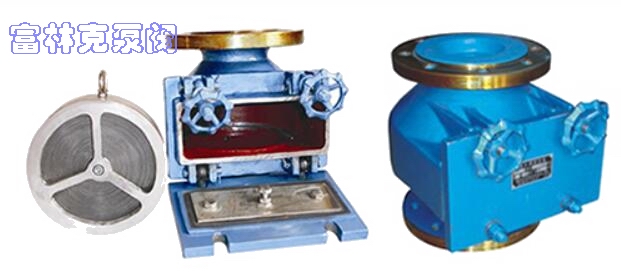

富林克ZGB-2抽屉式阻火器是由阻火芯件和壳体两部分组成，安装在储油罐及工业管道上，是阻止易燃、易爆气体的火焰和防止回火而引起爆炸的安全装置，通常也与呼吸阀配套使用。清洗阻火器时，不需要将阻火器在管道或储罐上拆除，就能快速取出阻火芯件，实现清洗，节省时间和起重费用。特别适用于杂质较多、略带粘度的气体介质管线或储罐上
1.抽屉阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如：汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。
2.可易呼吸阀配套适用，也可单独使用。
3.内浮顶油罐通气管上。
4.加油站地下油罐通气管上。
原理
抽屉式波纹阻火器是用来阻止易燃气体蒸汽的火焰向外蔓延的安全装置。通常与呼吸阀配套或单独使用，也可适用内浮顶式油罐的通气管上。由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。
性能及特点
1.结构合理、重量轻、耐腐蚀。
2.易检修、安装方便，检查时不用拆卸呼吸阀。
3.阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。
4.防爆性能合格（ⅡA级），连续13次阻爆性能试验每次都能阻火。
5.耐烧性能合格，耐烧试验1小时无回火现象。
6.水压试验合格。
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度 ℃ |
≤ 6 0 |
|
公称压力(MPa) |
1.6 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

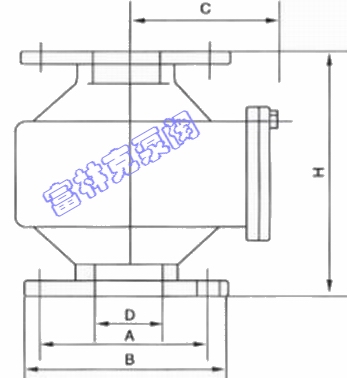

抽屉式阻火器结构图
|
规格 |
尺寸 |
||||
|
|
D |
A |
B |
C |
H |
|
DN50 |
50 |
110 |
140 |
114 |
210 |
|
DN100 |
100 |
170 |
205 |
150 |
284 |
|
DN150 |
150 |
225 |
260 |
185 |
375 |
|
DN200 |
200 |
280 |
315 |
230 |
445 |
|
DN250 |
250 |
335 |
370 |
276 |
500 |
|
DN300 |
300 |
395 |
435 |
276 |
500 |
|
DN400 |
400 |
495 |
535 |
335 |
520 |
|
DN500 |
500 |
600 |
640 |
400 |
550 |
维修与保养：
为了确保阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。
阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。
发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
重新安装阻火层芯子时，应保证结合面严密不得漏气

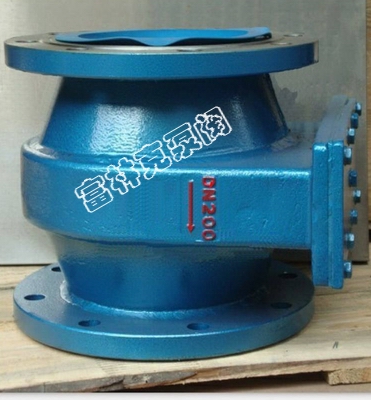

ZGB-2抽屉式阻火器
