耐磨衬胶矿浆阀用途--
富林克ZSK43X耐磨衬胶矿浆阀由阀体、阀杆、阀板、阀杆螺母和手轮等零件组成，此阀填补了胶管阀耐低压的缺点，其他胶管的优点此阀都具备，此阀达到进口密封，阀体底部设有排渣槽，在闸板关闭过程中自动排出积沉物，有自动排渣效果，积沉物不会阻碍闸板关闭，其适用于污水、尾矿浆体或其它有积沉物管道或给矿床充填的用户。
特点
1.闸板采用不锈钢材质，平板式闸阀无需楔紧，开关省力。
2.嵌入式加强环的橡胶阀座可以保证在恶劣工况下安全使用，具备耐磨损、寿命长
3.为使阀体耐磨，阀內设有模压耐磨胶管，延长使用寿命。
4.依靠流体压力自动密封，闸板既不生锈又耐磨，抗冲刷密封性能持久良好。
5.闸板与阀杆采用铰链连接，克服了闸板脱落现象。
6.可更换的橡胶阀座和不锈钢闸板,节约了阀门的维修成本
|
公称压力PN(MPa |
试验压力(MPa |
型号：ZSK43X衬胶耐磨矿浆阀 泄露等级 ： 零泄漏（闸板全启或全闭时) |
工作温度(℃) |
|
|
壳体 |
密封 |
|||
|
1.6 |
2.4 |
1.76 |
适用介质 ： 在浆体输送系统中无沉积 ， 广泛应用于矿渣、砂浆、泥浆、煤浆、造纸、城市污水处理这些领域 |
-20℃～+1 0 0℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.40 |
|
|

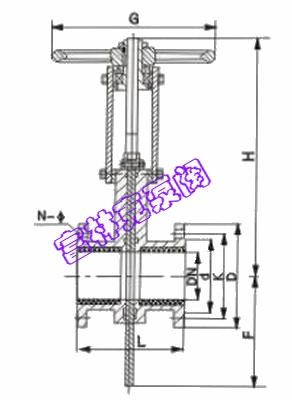

耐磨衬胶矿浆阀结构图
|
DN |
L |
H |
D |
K |
d |
N-M |
|
100 |
150 |
616 |
220 |
180 |
90 |
8-20 |
|
125 |
154 |
707 |
250 |
210 |
115 |
8-24 |
|
150 |
154 |
805 |
285 |
240 |
135 |
8-24 |
|
200 |
170 |
943 |
340 |
295 |
188 |
12-26 |
|
250 |
180 |
1115 |
405 |
355 |
240 |
12-30 |
|
300 |
186 |
1270 |
460 |
410 |
290 |
16-30 |
|
350 |
190 |
1454 |
520 |
470 |
340 |
16-33 |
|
400 |
216 |
1624 |
580 |
525 |
390 |
16-36 |
|
DN |
L |
H |
D |
K |
d |
N-M |
|
100 |
150 |
616 |
235 |
190 |
90 |
8-22 |
|
125 |
154 |
707 |
270 |
220 |
115 |
8-26 |
|
150 |
154 |
805 |
300 |
250 |
135 |
8-26 |
|
200 |
170 |
943 |
360 |
310 |
188 |
12-30 |
|
250 |
180 |
1115 |
425 |
370 |
240 |
12-33 |
|
300 |
186 |
1270 |
485 |
430 |
290 |
16-33 |
|
350 |
190 |
1454 |
555 |
490 |
340 |
16-36 |
|
400 |
216 |
1624 |
620 |
550 |
390 |
16-39 |
耐磨衬胶矿浆阀
