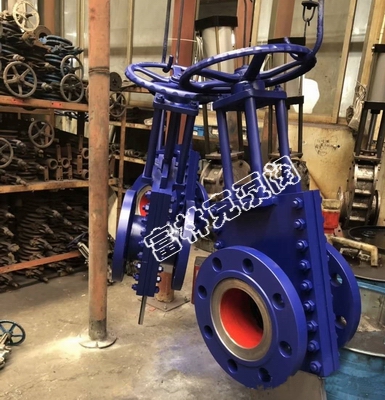

耐磨矿浆阀用途--
富林克ZSK耐磨矿浆阀克服了常规的平板闸阀仅输送单一介质（油或水）的缺点，在全开、全关时具有良好的密封性，是一种高技术、高质量、液体阻力小，结构简单，工作可靠的新型阀门。被广泛应用于矿山、电厂、冶金、化工等部门的颗粒物料的浆体输送中，尤其在中高压浆体管道上，是浆体管道上理想的更新换代阀门。 由闸板和左右密封板组成了三片阀动密封副，全部易损件都集中在左右密封板，当需要更换其中零件时，只是拆开左右阀板，便可方便更换，解决了颗粒泥浆阀闸板穿孔，零件损坏后拆装不便的问题。
特点
1.结构合理，操作方便，使用寿命长。
2.具有较好的耐磨、耐压性能。
3.可以实现远距离电控与液压控制。
4.易损部位可快速折换。装配方便。维护费用低，经济效益高。
5.避免了“啃圈”现象发生。
6.密封可靠，密封间隙调整方便。无跑冒滴漏现象。
7.在浆体输送系统中无沉积。
|
公称压力PN(MPa |
试验压力(MPa |
型号：ZSK耐磨矿浆阀 适用介质 |
工作温度(℃) |
|
|
壳体 |
密封 |
|||
|
1.6 |
2.4 |
1.76 |
粮浆、碱液、纸浆、污水、煤浆、渣水混和物，油，粉体，炭渣，泥浆砂浆，纤维，水泥石灰，化工物料，钢铁矿渣，食品渣浆，轻纺原料，环保除尘，冶炼原料，提炼原料，矿粉。 |
-20℃～+170℃ |
|
2.5 |
3.75 |
2.75 |
||
|
代号 |
零件名称 |
材质说明 |
|
名称 |
||
|
1 |
圆螺母 |
优质碳素钢 |
|
2 |
手轮 |
灰 铸铁 |
|
3 |
轴承压盖 |
优质碳素钢 |
|
4 |
阀杆螺母 |
铝青铜 |
|
铝黄铜 |
||
|
5 |
轴承 |
不锈钢 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
支架 |
碳素钢、不锈钢 |
|
8 |
闸板 |
不锈钢 |
|
9 |
螺栓螺母 |
优质碳素钢 |
|
10 |
填料压盖 |
碳素钢 |
|
11 |
填料 |
柔性石墨盘根石棉根 增强四氟纤维盘根 |
|
12 |
阀体 |
碳素钢、不锈钢 |

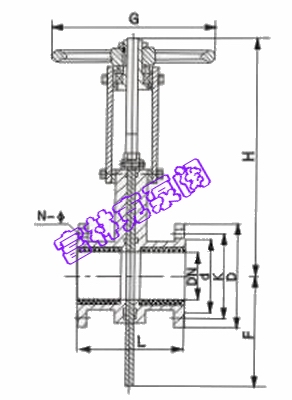

耐磨矿浆阀结构图
|
DN |
L |
D |
K |
d |
b |
N-M |
|
50 |
170 |
160 |
125 |
100 |
20 |
4-M18 |
|
65 |
170 |
180 |
145 |
120 |
20 |
8-M18 |
|
80 |
180 |
195 |
160 |
135 |
22 |
8-M18 |
|
100 |
230 |
215 |
180 |
155 |
22 |
8-M18 |
|
125 |
230 |
245 |
210 |
185 |
24 |
8-M18 |
|
150 |
230 |
280 |
240 |
210 |
24 |
8-M23 |
|
200 |
260 |
335 |
295 |
265 |
26 |
8-M23 |
|
250 |
260 |
390 |
350 |
320 |
28 |
12-M23 |
|
300 |
300 |
440 |
400 |
368 |
28 |
12-M23 |
|
350 |
300 |
500 |
460 |
428 |
30 |
16-M23 |
|
400 |
360 |
565 |
515 |
482 |
32 |
16-M25 |
|
450 |
360 |
615 |
565 |
532 |
32 |
20-M25 |
|
500 |
420 |
670 |
620 |
585 |
34 |
20-M25 |
|
600 |
420 |
780 |
725 |
685 |
36 |
20-M30 |
|
700 |
480 |
895 |
840 |
800 |
40 |
24-M30 |
