富林克ZSK73X矿浆衬胶刀闸阀胶圈材质为天然橡胶/EPDM，填补了胶管阀耐低压的缺点，其他胶管的优点此阀都具备，此阀达到进口密封，阀体底部设有排渣槽，在闸板关闭过程中自动排出积沉物，有自动排渣效果，积沉物不会阻碍闸板关闭
富林克ZSK73X矿浆衬胶刀闸阀胶圈材质为天然橡胶/EPDM，填补了胶管阀耐低压的缺点，其他胶管的优点此阀都具备，此阀达到进口密封，阀体底部设有排渣槽，在闸板关闭过程中自动排出积沉物，有自动排渣效果，积沉物不会阻碍闸板关闭
矿浆衬胶刀闸阀用途--
富林克ZSK73X矿浆衬胶刀闸阀胶圈材质为天然橡胶/EPDM，填补了胶管阀耐低压的缺点，其他胶管的优点此阀都具备，此阀达到进口密封，阀体底部设有排渣槽，在闸板关闭过程中自动排出积沉物，有自动排渣效果，积沉物不会阻碍闸板关闭，其适用于污水、尾矿浆体或其它有积沉物管道或给矿床充填的用户。
工作原理
阀门关闭时，密封胶圈压紧闸板，形成密封；
阀门开启时，两个密封胶圈相互压紧形成密封
特点
1.闸板采用不锈钢材质，平板式闸阀无需楔紧，开关省力。
2.嵌入式加强环的橡胶阀座可以保证在恶劣工况下安全使用，具备耐磨损、寿命长
3.为使阀体耐磨，阀內设有模压耐磨胶管，并且加固支撑圈，以防衬套过压变形
4.100%气泡级密封保证下游零泄露。
5.双向设计，无扰流，降低压力损失。
6.无阀座阀腔，避免物料堆积
7.无金属部件与介质直接接触；胶圈易更换，轻松维护，降低成本
|
公称压力PN(MPa |
试验压力(MPa |
矿浆 衬胶 刀闸阀 型号 ZSK73X 泄露等级 ： 零泄漏（闸板全启或全闭时) |
工作温度(℃) |
|
|
壳体 |
密封 |
|||
|
0.6 |
0.9 |
0.66 |
广泛应用于矿渣、砂浆、泥浆、煤浆、造纸、污水 、 矿浆、酸碱性介质、干粉等 领域
|
-20℃～+1 0 0℃ |
|
1.0 |
1.5 |
1.1 |
||
|
1.6 |
2.4 |
1.76 |
||
矿浆衬胶刀闸阀结构图

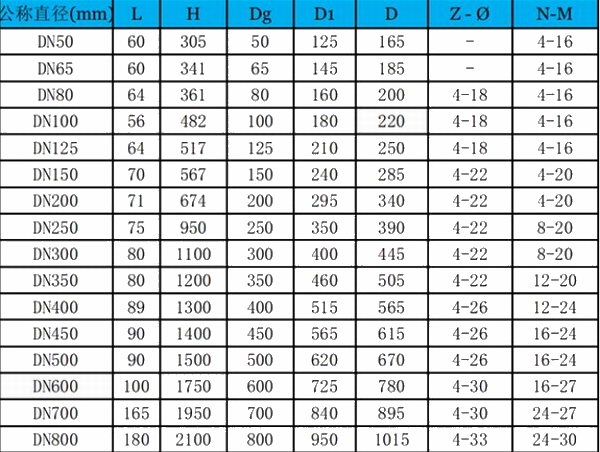

矿浆衬胶刀闸阀尺寸

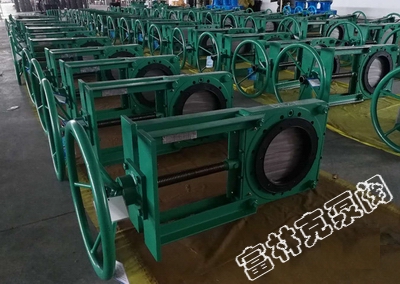

矿浆衬胶刀闸阀
