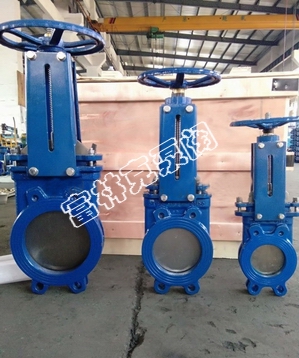

富林克PZ73X/F无凹槽刀闸阀又称双向密封刀闸阀，一体式浆液阀双向密封，零泄漏，承受高压差和全通径，可达到最大流量的阀门
富林克PZ73X/F无凹槽刀闸阀又称双向密封刀闸阀，一体式浆液阀双向密封，零泄漏，承受高压差和全通径，可达到最大流量的阀门
无凹槽刀闸阀用途--
富林克PZ73X/F无凹槽刀闸阀又称双向密封刀闸阀，铸铁阀体采用整体式结构刀闸阀, 包括阀体, 闸板和U 型密封条, 阀体左右两侧及中腔底部设有凹槽并装有弹性U 型密封条, 当阀门关闭时闸板下移, 闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封; 当刀闸阀开启时闸板上移, 闸板底部边缘与密封条脱离, 密封条弹起与凹槽平整, 能防止刀闸阀在使用过程中, 介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果, 防止阀门关闭时泄漏
特点
1.一体式浆液阀双向密封，零泄漏，承受高压差和全通径，可达到最大流量的阀门。
2.阀体带导流设计，无凹槽阀座设计，防止介质在密封面聚积，避免因介质聚积造成密封面漏水或闸板卡阻现象。
3.精密铸造整体式结构阀体，闸板底部带斜角设计，阀体两侧带楔块 ，保证闸板关闭时起限位作用，有效增加密封圈的使用寿命
4.弹性阀座U形设计，嵌入到阀体内部与闸板相互吻合，闸板上下运动，摩擦力小，大大延长了阀座使用寿命，并且达到双向密封。
5.橡胶O型圈嵌入法兰凹槽，阀门与管路连接安装方便，密封可靠。
6.其结构可以做成硬密封、软密封，广泛适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上，接通或截断管路中的造纸、纸浆工业、水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化工厂、散状物料输送、飞灰处理、化学品处理污水、沉淀池、沥青、料仓出口等介质
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、 铸钢、铸铁 |
不锈钢 |
不锈钢 |
橡胶、四氟 |
|
公称压力PN(MPa |
试验压力(MPa |
适用介质 |
工作温度(℃) |
|
|
壳体 |
密封 |
|||
|
0.6 |
0.9 |
0.66 |
粮浆、碱液、纸浆、污水、煤浆、渣水混和物，油，粉体，炭渣，泥浆砂浆，纤维，水泥石灰，化工物料，钢铁矿渣，食品渣浆，轻纺原料，环保除尘，冶炼原料，提炼原料，矿粉。 |
-20℃～+170℃ |
|
1.0 |
1.5 |
1.1 |
||

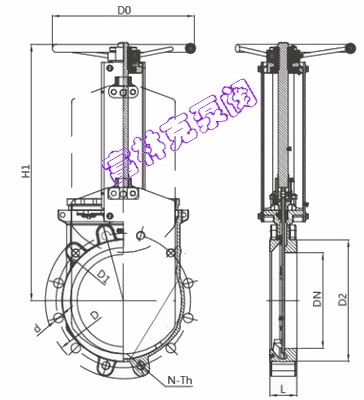

无凹槽刀闸阀结构图

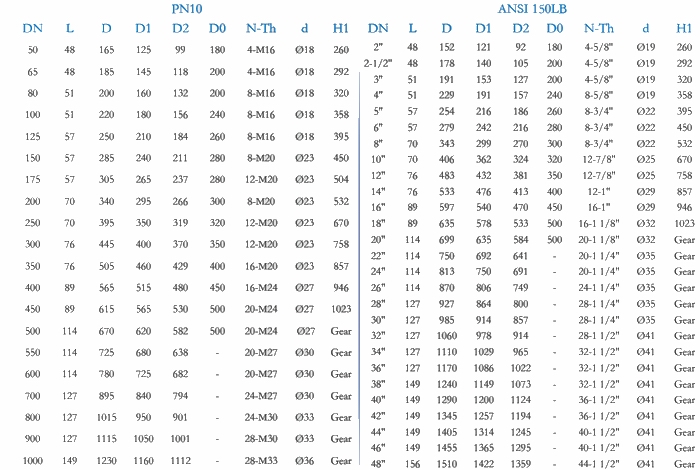

无凹槽刀闸阀尺寸
无凹槽_双向密封_一体式刀型浆液阀
