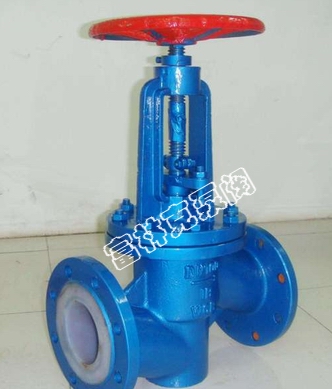

富林克J41F46衬氟截止阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面
富林克J41F46衬氟截止阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面
衬氟截止阀应用
富林克J41F46衬氟截止阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
设计标准 |
GB12233/GB12233 |
结构长度 |
GB12221 |
法兰标准 |
JB/T79-94 |
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
驱动方式 |
手动、电动、气动 |
结构形式 |
直通、直流、角式 |
公称压力 |
0.6、1.0、1.6 |
特点
衬氟塑料截止阀阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小、CV值高、流通能力强、扭矩适中、采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸阀 |
||
Z |
C |
P |
R |
P L |
R L |
||
1 |
阀体/端盖/闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
阀杆 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里/阀座 |
PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 ) |
|||||
4 |
填料/压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F 4 ) |
PTFE(F 4 ) |
PTFE(F 4 ) |
|||
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
7 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
8 |
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|||
10 |
手轮 |
WCB |
WCB |
WCB |
衬氟截止阀结构图
公称通径 |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
H1 |
H2 |
D0 |
质量 |
15 |
1.6 1.0 |
1.6 |
130 |
95 |
65 |
4-14 |
225 |
240 |
100 |
4 |
20 |
150 |
105 |
75 |
4-14 |
230 |
250 |
100 |
6 |
||
25 |
160 |
115 |
85 |
4-14 |
264 |
288 |
120 |
8 |
||
32 |
180 |
140 |
100 |
4-18 |
272 |
296 |
120 |
10.5 |
||
40 |
200 |
150 |
110 |
4-18 |
300 |
325 |
140 |
16.5 |
||
50 |
230 |
165 |
125 |
4-18 |
321 |
346 |
140 |
18 |
||
65 |
290 |
185 |
145 |
4-18 |
366 |
396 |
160 |
26 |
||
80 |
310 |
200 |
160 |
6/2-18 |
400 |
438 |
200 |
36.5 |
||
100 |
350 |
220 |
180 |
6/2-18 |
476 |
517 |
280 |
58 |
||
125 |
1.0 |
400 |
250 |
210 |
6/2-18 |
530 |
560 |
280 |
64 |
|
150 |
480 |
285 |
240 |
6/2-22 |
650 |
605 |
320 |
85 |
||
200 |
495 |
340 |
295 |
6/2-22 |
650 |
770 |
360 |
155 |
||
250 |
0.6 |
622 |
395 |
350 |
8/4-22 |
690 |
810 |
400 |
243 |
|
300 |
698 |
445 |
400 |
8/4-22 |
730 |
845 |
400 |
295 |
