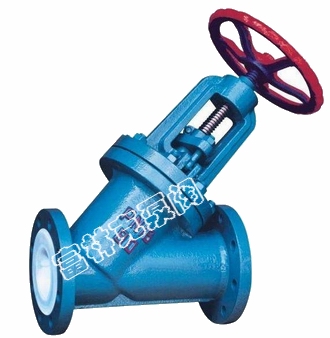

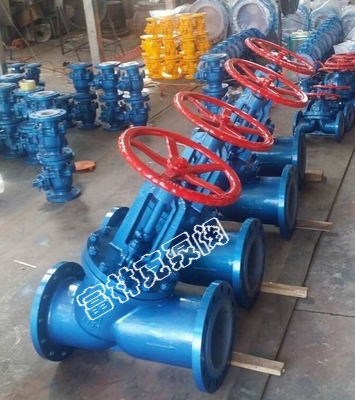

富林克J45F46直流式衬氟截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点。适用在-20℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂
富林克J45F46直流式衬氟截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点。适用在-20℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂
直流式衬氟截止阀应用
富林克J45F46直流式衬氟截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点。适用在-20℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
|
技术规范 |
|
|
设计标准 |
GB12233 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JG/T79-94 |
|
|
GB113.1-26 |
|
检验实验 |
JG/T9092-99 |
|
驱动方式 |
手动、电动 |
|
公称压力 |
PN1.6MPa |
|
|
强度试验（Ps） |
密封耐压 |
PN1.6MPa |
|
|
阀体耐压 |
PN2.4MPa |
|
工作压力 |
PN1.6MPa |
|
|
使用温度 |
J45F2-1.6 |
- 2 0°C-+120°C |
|
|
J45F46-1.6 |
- 2 0°C-+120°C |
|
适用介质 |
强腐蚀性介质 |
|
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸阀 |
||
|
|
|
Z |
C |
P |
R |
P L |
R L |
|
1 |
阀体 / 端盖 / 闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀杆 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里 / 阀座 |
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 4 ) |
|||||
|
4 |
填料 / 压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
5 |
填料 |
PTFE(F 4 ) |
PTFE(F 4 ) |
PTFE(F 4 ) |
|||
|
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
|
7 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
|
8 |
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
10 |
手轮 |
WCB |
WCB |
WCB |
|||

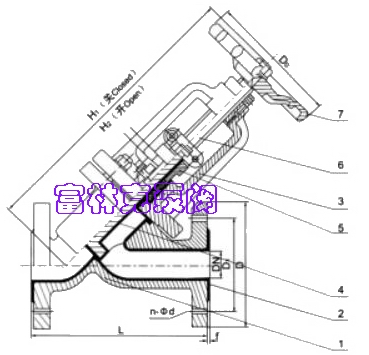

直流式衬氟截止阀结构图
1.阀体、2.阀体衬里 3.阀盖 4.阀瓣 5.压盖子 6.阀杆 7.手轮
|
公称通径
|
PN1.0(MPa) |
重量 Weight (kg) |
|||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z- ￠ d |
D0 |
H1 |
H2 |
||
|
15 |
130 |
95 |
65 |
43 |
3 |
14 |
4- ￠ 14 |
100 |
180 |
195 |
7 |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4- ￠ 14 |
100 |
215 |
235 |
8 |
|
25 |
160 |
115 |
85 |
60 |
3 |
16 |
4- ￠ 14 |
120 |
220 |
245 |
9 |
|
32 |
180 |
135 |
100 |
68 |
2 |
18 |
4- ￠ 18 |
140 |
250 |
275 |
11 |
|
40 |
200 |
145 |
110 |
80 |
3 |
18 |
4- ￠ 18 |
160 |
283 |
315 |
15 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4- ￠ 18 |
180 |
316 |
360 |
18 |
|
65 |
290 |
180 |
145 |
115 |
3.5 |
20 |
4- ￠ 18 |
200 |
353 |
408 |
26 |
|
80 |
310 |
195 |
160 |
130 |
3.5 |
22 |
8- ￠ 18 |
240 |
437 |
505 |
35 |
|
100 |
350 |
215 |
180 |
150 |
4 |
24 |
8- ￠ 18 |
280 |
480 |
566 |
48 |
|
125 |
400 |
245 |
210 |
180 |
4 |
26 |
8- ￠ 18 |
320 |
540 |
650 |
65 |
|
150 |
480 |
280 |
240 |
210 |
4 |
28 |
8- ￠ 23 |
360 |
605 |
740 |
95 |
|
200 |
600 |
335 |
295 |
260 |
5 |
32 |
8- ￠ 23 |
400 |
650 |
800 |
150 |
|
250 |
730 |
405 |
355 |
319 |
5 |
35 |
12- ￠ 26 |
450 |
680 |
870 |
235 |
|
300 |
850 |
460 |
410 |
370 |
6 |
40 |
12- ￠ 26 |
500 |
770 |
1050 |
350 |
J45F46直流式衬氟截止阀
