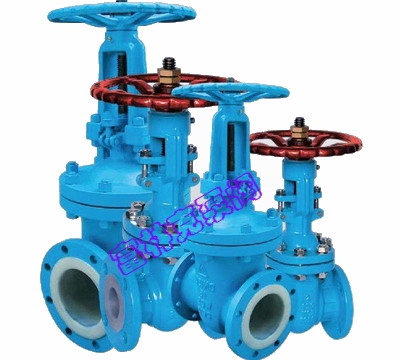

富林克Z41F46衬氟闸阀是一种常见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏
富林克Z41F46衬氟闸阀是一种常见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏
衬氟闸阀应用
富林克Z41F46衬氟闸阀是一种常见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP（F46）、PCTFE（F3）闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
|
设计标准 |
GB12234 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
|
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
|
驱动方式 |
手动、电动、气动 |
特点
1.阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸阀 |
||
|
|
|
Z |
C |
P |
R |
P L |
R L |
|
1 |
阀体/端盖/闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀杆 |
1Cr13 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PTFE（F 4 ）、PCTFE（F 3 ）、FEP（F 46 ）、PFA（可溶性 4 ） |
|||||
|
4 |
填料/压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
5 |
填料 |
PTFE（F 4 ） |
PTFE（F 4 ） |
PTFE（F 4 ） |
|||
|
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
|
7 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
|
8 |
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
10 |
手轮 |
WCB |
WCB |
WCB |
|||
衬氟闸阀结构图
|
公称通径 Nominal diameter |
PN1.6(MPa）主要外形尺寸和连接尺寸main form and connection size |
重量Weight |
|||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H1 |
H2 |
Kg |
|
25 |
160 |
115 |
85 |
60 |
3 |
16 |
4-φ14 |
120 |
135 |
160 |
9 |
|
32 |
180 |
135 |
100 |
70 |
3 |
18 |
4-φ18 |
140 |
160 |
190 |
13 |
|
40 |
240 |
145 |
110 |
80 |
3 |
18 |
4-φ18 |
160 |
170 |
210 |
25 |
|
50 |
250 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
360 |
410 |
32 |
|
65 |
265 |
180 |
145 |
115 |
3.5 |
20 |
4-φ18 |
200 |
380 |
445 |
38 |
|
80 |
280 |
195 |
160 |
130 |
3.5 |
22 |
8-φ18 |
240 |
440 |
520 |
50 |
|
100 |
300 |
215 |
180 |
150 |
4 |
24 |
8-φ18 |
280 |
500 |
600 |
68 |
|
125 |
325 |
245 |
210 |
180 |
4 |
26 |
8-φ18 |
320 |
615 |
740 |
125 |
|
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-φ23 |
360 |
680 |
830 |
170 |
|
200 |
400 |
335 |
295 |
260 |
5 |
32 |
12-φ23 |
280 |
820 |
1020 |
210 |
|
250 |
450 |
405 |
355 |
318 |
5 |
34 |
12-φ26 |
400 |
980 |
1230 |
280 |
|
300 |
500 |
460 |
410 |
375 |
5 |
36 |
12-φ26 |
420 |
1150 |
1450 |
480 |
|
350 |
550 |
520 |
470 |
435 |
5 |
38 |
1 6- φ26 |
450 |
1285 |
1635 |
620 |
|
400 |
600 |
580 |
525 |
485 |
5 |
40 |
16-φ30 |
450 |
1455 |
1855 |
805 |
|
450 |
650 |
640 |
585 |
545 |
5 |
44 |
20-φ30 |
500 |
1545 |
1990 |
880 |
|
500 |
700 |
705 |
650 |
608 |
5 |
46 |
20-φ30 |
500 |
1735 |
2235 |
920 |
Z41F46衬氟闸阀
