富林克H742X液动池底排泥阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可按照用户要求生产和加工
富林克H742X液动池底排泥阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可按照用户要求生产和加工

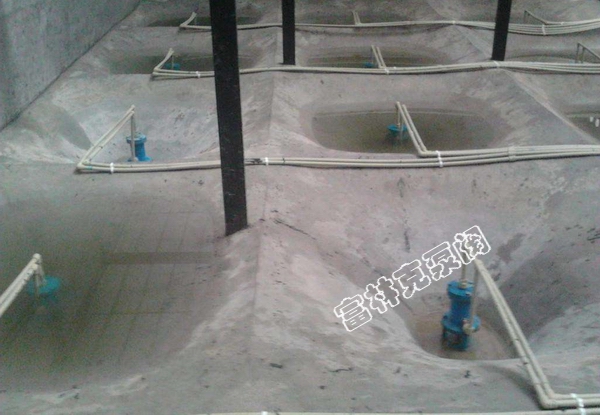

液动池底排泥阀应用
富林克H742X液动池底排泥阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可按照用户要求生产和加工。
原理：
液动池底排泥阀由阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上，保用期十八个月。
标准
设计与制造标准：GB12235-89
法兰连接标准：GB/T17241.6-98
试验和检验标准：GB13927-92
阀门材料标准：GB12226-89
|
序号 |
零件名称 |
材料名称 |
|||||
|
1 |
阀 体 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
2 |
阀 盖 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
3 |
阀 座 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
4 |
阀 瓣 |
HT200+NBR |
QT450+NBR |
WCB+NBR |
304+NBR |
316+NBR |
|
|
5 |
阀 杆 |
不锈钢 |
不锈钢 |
不锈钢 |
304 |
316 |
|
|
6 |
缸 体 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
7 |
活 塞 板 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
8 |
活塞皮碗 |
NBR |
NBR |
NBR |
NBR |
NBR |
|
|
阀体部分 |
型号 |
H742X-10 |
H742X-16 |
|
|
公称压力（MPa ） |
1.0 |
1.6 |
||
|
试验 压力 |
密封（MPa ） |
1.1 |
1.76 |
|
|
强度（MPa ） |
1.5 |
2.4 |
||
|
适用介质 |
水 |
|||
|
温度（°C ） |
<80 |
|||
|
驱动部分 |
驱动介质 |
水（使用压缩空气，订货注明） |
||
|
驱动压力（MPa ） |
0.3 —1.0 |
|||
|
介质温度（°C ） |
<50 |
|||
|
控制部分 ( 另配) |
控制器输入电压（V ） |
AC220 |
||
|
电磁阀线圈电压（V ） |
AC220 |
|||
|
电磁阀线圈功力（W ） |
10 —15 |
|||

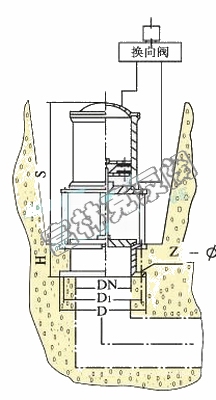

液动池底排泥阀结构图
|
公称通径 |
D |
D1 |
H |
H1 |
Z-φd |
进液管连接 |
|
100 |
215 |
180 |
450 |
110 |
8-18 |
1/2” |
|
150 |
280 |
240 |
490 |
110 |
8-23 |
1/2” |
|
200 |
335 |
295 |
530 |
110 |
8-23 |
1/2” |
|
250 |
390 |
350 |
570 |
110 |
12-23 |
1/2” |
|
300 |
440 |
400 |
610 |
140 |
12-23 |
3/4” |
|
400 |
565 |
515 |
710 |
140 |
16-25 |
1” |
|
500 |
670 |
620 |
810 |
160 |
20-25 |
1” |

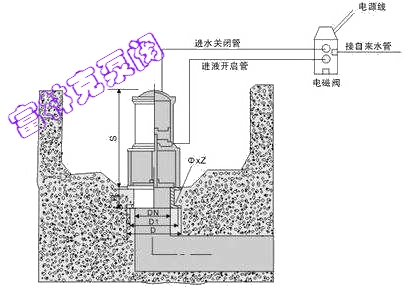

液动池底排泥阀安装示意图

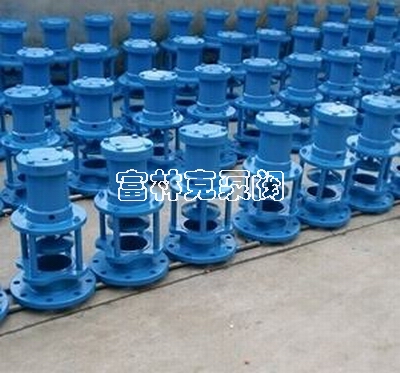

H742X液动池底排泥阀
