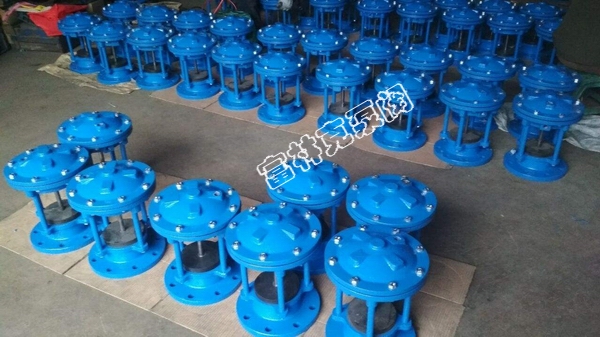

富林克JM742X隔膜式池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板
富林克JM742X隔膜式池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板

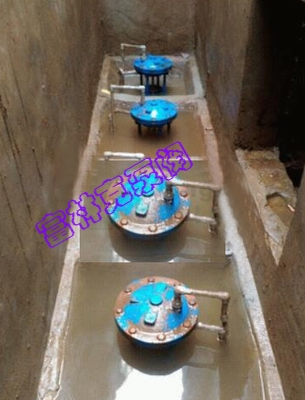

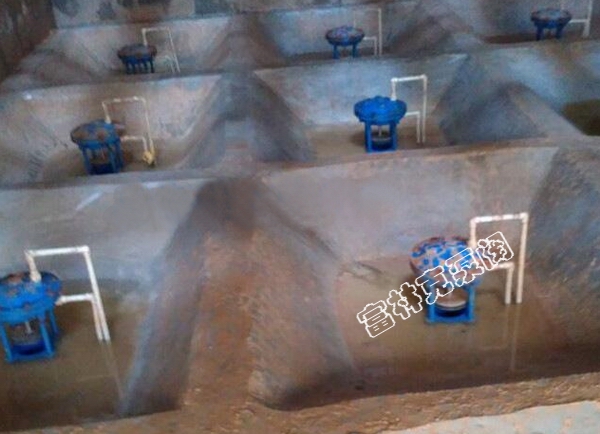

隔膜式池底排泥阀应用 富林克JM742X隔膜式池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换向阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放。当二位四通换向阀处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。反应迅速，关闭准确 ，密封性强、开关性能好，检修方便，使用寿命可达五年以上。
|
序号 |
零件名称 |
材料名称 |
|||||
|
1 |
阀 体 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
2 |
阀 盖 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
3 |
隔 膜 片 |
NBR |
NBR |
NBR |
NBR |
NBR |
|
|
4 |
阀 瓣 |
WCB+NBR |
WCB+NBR |
WCB+NBR |
304+NBR |
316+NBR |
|
|
5 |
阀 杆 |
不锈钢 |
不锈钢 |
不锈钢 |
304 |
316 |
|
|
6 |
隔膜上腔 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
7 |
隔膜下腔 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
|
阀体部分 |
型号 |
J M 74 2X |
||
|
公称压力（MPa） |
1.0 |
1.6 |
||
|
试验 压力 |
密封（MPa） |
1.1 |
1.76 |
|
|
强度（MPa） |
1.5 |
2.4 |
||
|
适用介质 |
水、污水 |
|||
|
温度（°C） |
<80 |
|||
|
驱动部分 液动 |
驱动介质 |
水（使用压缩空气，订货时注明） |
||
|
驱动压力（MPa） |
0.3—1.0 |
|||
|
介质温度（°C） |
<50 |
|||
|
控制部分 (另配) |
控制器输入电压（V） |
AC220V 、 DC24V |
||
|
电磁阀线圈电压（V） |
AC220V 、 DC24V |
|||
|
电磁阀线圈功力（W） |
10—15 |
|||

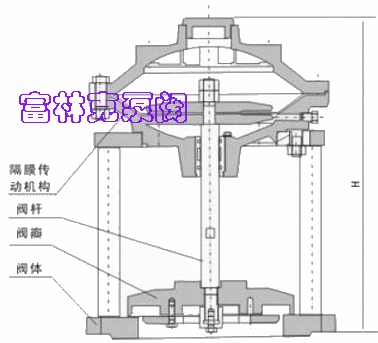

隔膜式池底排泥阀结构图
隔膜式池底排泥阀尺寸
|
法兰连接尺寸 按JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 |

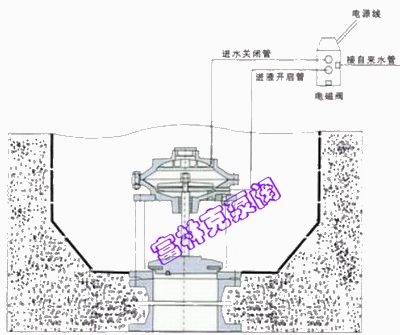

隔膜式池底排泥阀安装示意图
JM742X隔膜式池底排泥阀
