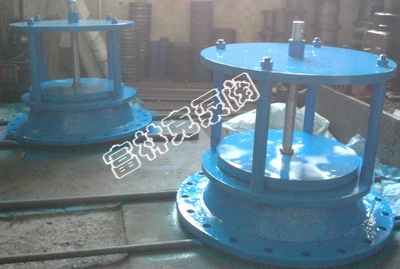

PNF手动排泥阀又名排泥盖阀、提拔阀。广泛应用于给水、排水、污水处理工程的各类沉淀物，一般与启闭机配套使用，也可于气动、液动、电动配套使用，以来实现远距离控制。
PNF手动排泥阀又名排泥盖阀、提拔阀。广泛应用于给水、排水、污水处理工程的各类沉淀物，一般与启闭机配套使用，也可于气动、液动、电动配套使用，以来实现远距离控制。
盖阀排泥阀应用
PNF手动排泥阀又名排泥盖阀、提拔阀。广泛应用于给水、排水、污水处理工程的各类沉淀物，一般与启闭机配套使用，也可于气动、液动、电动配套使用，以来实现远距离控制。
原理
PNF手动排泥盖阀，用于工程沉淀池的池内排泥，安装于形成锥底面（以便使池中底泥完全排除）池底，一般与启闭机配套使用。启闭力小的可直接配套加长手轮使用，使用形式有一台或多台排列，主体材料一般为铸铁。一般用于沉淀池排泥进中进行池外排泥，由于其结构为内外伸缩套筒，故亦可用于配水井或出水进中调节水位，例如：单管吸泥机出泥，气浮出水等，一般由碳钢或不锈钢制成。
特点
1.阀盖自带螺杆，水深、浅时可直接用于手柄操作；
2.阀板成锥形，自带导向，开启操作力小；
3.螺杆及密封面采用锡青铜，耐腐、耐磨；
|
序号 |
零件名称 |
材料名称 |
||
|
1 |
阀 体 |
HT200 |
QT450 |
WCB |
|
2 |
阀 盖 |
HT200 |
QT450 |
WCB |
|
3 |
螺 杆 |
锡青铜 |
锡青铜 |
锡青铜 |
|
4 |
密 封 面 |
锡青铜 |
锡青铜 |
锡青铜 |
|
5 |
阀 杆 |
不锈钢 |
不锈钢 |
不锈钢 |
|
阀体部分 |
型号 |
PNF |
PNF |
|
|
|
公称压力（MPa ） |
1.0 |
1.6 |
|
|
|
试验 压力 |
密封（MPa ） |
1.1 |
1.76 |
|
|
|
强度（MPa ） |
1.5 |
2.4 |
|
|
适用介质 |
水 |
||
|
|
温度（°C ） |
<80 |
||

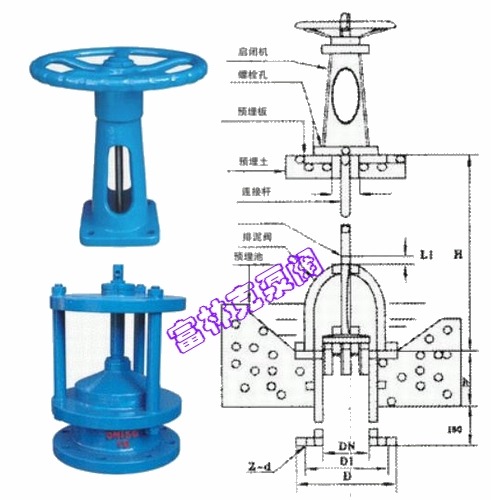

盖阀排泥阀结构图
|
通径DN(mm) |
D |
D1 |
a*a |
h |
L1 |
Z |
d |
|
150 |
285 |
240 |
22 |
200 |
45 |
8 |
23 |
|
200 |
340 |
295 |
22 |
300 |
45 |
8 |
23 |
|
300 |
445 |
400 |
25 |
300 |
45 |
12 |
23 |
|
400 |
565 |
515 |
25 |
450 |
60 |
16 |
25 |
|
500 |
670 |
620 |
28 |
450 |
60 |
20 |
25 |
盖阀排泥阀订货说明：
1、高度由用户自定，订货时应注明，不注明按2m供货；
2、本公司排泥阀均配手轮启闭机，如需配电动、气动、液动启闭机应时注明；
3、图中及法兰部位尺寸可根据用户需要供货；（如没有注明按GB/T17241.6-98）
4、提拔阀：订货时请注明；

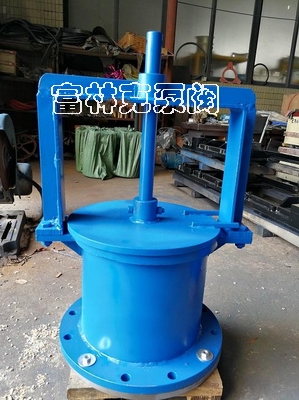

PNF排泥盖阀（提拔阀）
