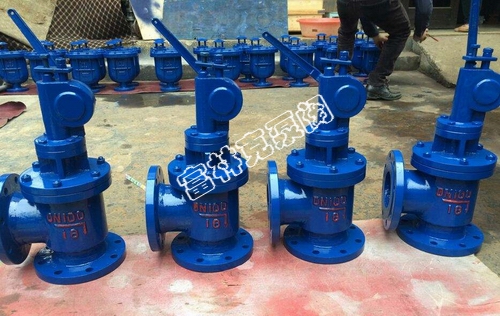

富林克SD44X手动快开排泥阀是我公司为满足特殊工况要求结合国内外先进技术而开发的一款新型排泥阀，其主要用于各类水池外，排除水池底部的泥沙或污物
富林克SD44X手动快开排泥阀是我公司为满足特殊工况要求结合国内外先进技术而开发的一款新型排泥阀，其主要用于各类水池外，排除水池底部的泥沙或污物
手动快开排泥阀用途
富林克SD44X手动快开排泥阀是我公司为满足特殊工况要求结合国内外先进技术而开发的一款新型排泥阀，其主要用于各类水池外，排除水池底部的泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等部件组成，工作时只要把手柄往下按定位就可以开启，相反就快速关闭，它的转动用齿轮和齿条带动，升降方便快速。
结构
手动快开排泥阀其寿命达五年以上，开启速度快，一般在5秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无渗漏，以便维修更换，如配以电磁换向阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4－12台一排安装，同时起动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源 。
|
序号 |
零件名称 |
材料名称 |
||
|
1 |
阀 体 |
HT200 |
QT450 |
WCB |
|
2 |
阀 盖 |
HT200 |
QT450 |
WCB |
|
3 |
阀 杆 |
不锈钢 |
不锈钢 |
不锈钢 |
|
4 |
阀 瓣 |
衬胶板 NBR |
衬胶板 NBR |
衬胶板 NBR |
|
5 |
阀 架 |
HT200 |
QT450 |
WCB |
|
6 |
齿轮架 |
HT200 |
QT450 |
WCB |
|
7 |
齿 轮 |
碳钢 |
碳钢 |
碳钢 |
|
公称压力 (MPa) |
试验压力 (MPa) |
液压缸 工作介质 |
适用温度 |
适用介质 |
|
|
壳体 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
清水、气 |
≤80 ℃ |
水、污水 |
|
1.6 |
2.4 |
1.76 |
|||

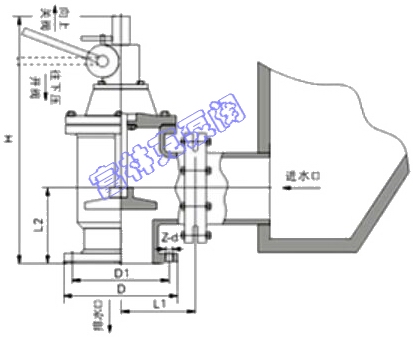

手动快开排泥阀结构图
|
公称通径 (mm) |
尺 寸 (mm) |
接管螺纹 G |
||
|
H |
L1 |
L2 |
|
|
|
80 |
480 |
135 |
125 |
1/2 〞 |
|
100 |
500 |
145 |
125 |
1/2 〞 |
|
150 |
620 |
175 |
145 |
1/2 〞 |
|
200 |
735 |
225 |
185 |
1/2 〞 |
|
250 |
805 |
260 |
205 |
1/2 〞 |
|
300 |
940 |
280 |
245 |
3/4 〞 |
|
350 |
1100 |
305 |
270 |
3/4 〞 |
|
400 |
1200 |
340 |
310 |
1 〞 |
SD44X手动快开排泥阀
