富林克JM744X_JM644X双腔隔膜式快开排泥阀采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在给类沉淀水池的底部壁外，用以排除池底的泥沙及污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥
富林克JM744X_JM644X双腔隔膜式快开排泥阀采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在给类沉淀水池的底部壁外，用以排除池底的泥沙及污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥

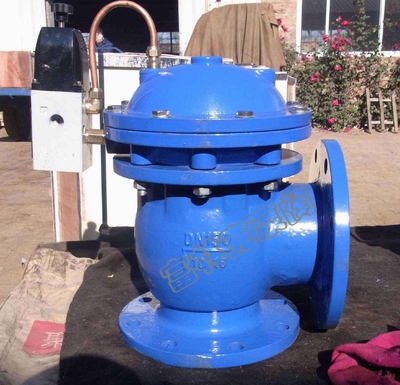

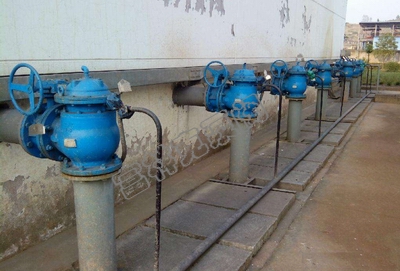

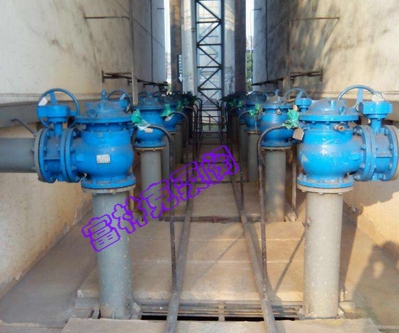

双腔隔膜式快开排泥阀应用
富林克JM744X_JM644X双腔隔膜式快开排泥阀采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在给类沉淀水池的底部壁外，用以排除池底的泥沙及污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。
标准
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
双腔隔膜式快开排泥阀产品特点：
1.采用双室隔膜传动机替代活塞式阀门，无运动磨损，不会因杂质而产生漏水，对泥沙淤积不敏感，不需要润滑，无机械磨损。
2.密封性能好，采用衬胶阀板，阀座采用斜度开口不易趁机泥沙杂质。
3.驱动介质压力低，无需另设加压泵或空压机，采用手动换向阀或电磁四通换向阀集中控制，控制操作方便。
4.在双室隔膜的膜片压板装一个节流装置，承启关闭、打开的作用。
5.驱动介质压力水可直接采用自来水或本水池上部清水，（压力≥0.05MPa）操作方便。
6.自动化程度高，可实现远距离自动控制和集中控制。
|
阀体部分 |
型号 |
J M 744X 、 J M6 44X |
||
|
公称压力（MPa） |
1.0 |
1.6 |
||
|
试验 压力 |
密封（MPa） |
1.1 |
1.76 |
|
|
强度（MPa） |
1.5 |
2.4 |
||
|
适用介质 |
水、污水 |
|||
|
温度（°C） |
<80 |
|||
|
驱动部分 气动或液动 |
驱动介质 |
水 /空气 （使用压缩空气，订货时注明） |
||
|
驱动压力（MPa） |
0.3—1.0 |
|||
|
介质温度（°C） |
<50 |
|||
|
控制部分 (另配) |
控制器输入电压（V） |
AC220V 、 DC24V |
||
|
电磁阀线圈电压（V） |
AC220V 、 DC24V |
|||
|
电磁阀线圈功力（W） |
10—15 |
|||
|
零件名称 |
阀 体、 阀 盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
|
材 料 |
铸铁、球铁、碳钢 |
球铁、青铜 |
不锈钢 |
尼龙强化橡胶 |

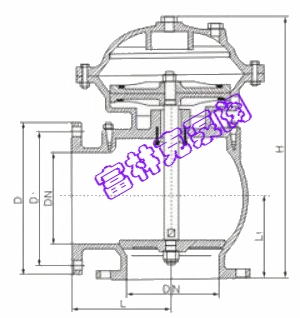

双腔隔膜式快开排泥阀结构图
|
尺寸 规格 |
D |
D1 |
∮ |
L |
H1 |
H |
Z-∮ |
进液接管G |
|
80 |
195 |
160 |
210 |
135 |
115 |
330 |
4×18 |
1/2 |
|
100 |
215 |
180 |
240 |
145 |
125 |
360 |
8×18 |
1/2 |
|
150 |
280 |
240 |
315 |
185 |
155 |
450 |
8×23 |
1/2 |
|
200 |
335 |
295 |
400 |
220 |
185 |
545 |
8×23 |
1/2 |
|
250 |
390 |
350 |
460 |
250 |
215 |
610 |
12×23 |
1/2 |
|
300 |
440 |
400 |
555 |
280 |
240 |
680 |
12×23 |
1/2 |
JM744X_JM644双腔隔膜式快开排泥阀
