富林克J744X_J644X气动、液动角式排泥阀主要用于自来水公司各类水池外，可以排除池底泥沙或污物，也可以安装在工作介质为水，气，油等工业管道中，起截流作用。
富林克J744X_J644X气动、液动角式排泥阀主要用于自来水公司各类水池外，可以排除池底泥沙或污物，也可以安装在工作介质为水，气，油等工业管道中，起截流作用。

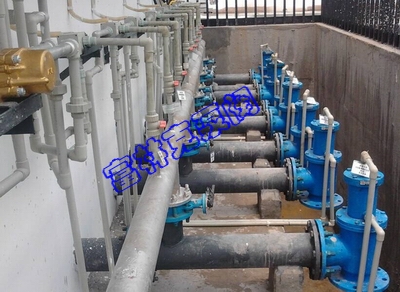

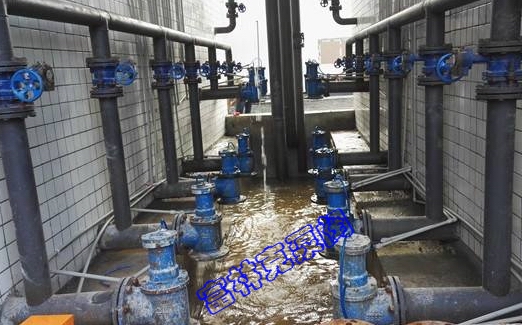

角式快开排泥阀应用
富林克J744X_J644X气动、液动角式排泥阀主要用于自来水公司各类水池外，可以排除池底泥沙或污物，也可以安装在工作介质为水，气，油等工业管道中，起截流作用。
原理
角式排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用反馈信息由多大数5年未更换折有之，开启速度快，一般在15秒内阀瓣已全开，阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
|
阀体部分 |
型号 |
J744X 、 J 6 44X |
||
|
公称压力（MPa） |
1.0 |
1.6 |
||
|
试验 压力 |
密封（MPa） |
1.1 |
1.76 |
|
|
强度（MPa） |
1.5 |
2.4 |
||
|
适用介质 |
水、污水 |
|||
|
温度（°C） |
<80 |
|||
|
驱动部分 气动或液动 |
驱动介质 |
水 /空气 （使用压缩空气，订货时注明） |
||
|
驱动压力（MPa） |
0.3—1.0 |
|||
|
介质温度（°C） |
<50 |
|||
|
控制部分 (另配) |
控制器输入电压（V） |
AC220V 、 DC24V |
||
|
电磁阀线圈电压（V） |
AC220V 、 DC24V |
|||
|
电磁阀线圈功力（W） |
10—15 |
|||
|
零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 /皮碗 |
|
材料 |
铸铁、铸钢 |
球墨铸铁、青铜 |
不锈钢 |
尼龙强化橡胶 /丁睛橡胶 |
角式快开排泥阀结构图
|
公称通径 (mm) |
尺寸(mm) |
接管螺纹G |
||
|
H |
L1 |
L2 |
||
|
80 |
480 |
135 |
125 |
1/2〞 |
|
100 |
500 |
145 |
125 |
1/2〞 |
|
150 |
620 |
175 |
145 |
1/2〞 |
|
200 |
735 |
225 |
185 |
1/2〞 |
|
250 |
805 |
260 |
205 |
1/2〞 |
|
300 |
940 |
280 |
245 |
3/4〞 |
|
350 |
1100 |
305 |
270 |
3/4〞 |
|
400 |
1200 |
340 |
310 |
1〞 |
（气动）液动角式快开排泥阀
