富林克SCKV缓冲塞阀与排气阀配套使用，缓冲塞阀安装在排气阀进口处，用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命，具有缓冲功能而不影响排气和吸气等特点
富林克SCKV缓冲塞阀与排气阀配套使用，缓冲塞阀安装在排气阀进口处，用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命，具有缓冲功能而不影响排气和吸气等特点
缓冲塞阀应用
富林克SCKV缓冲塞阀与排气阀配套使用，缓冲塞阀安装在排气阀进口处，用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命，具有缓冲功能而不影响排气和吸气等特点。特别适用于对水泵启动频繁的情况，与排气阀一起配套使用。
|
型号 |
压力 |
适用温度 |
适用介质 |
阀体村质 |
阀杆 |
浮桶材质 |
浮桶支架 |
|
SCKV |
1.0 Mpa |
≤80℃ |
水 |
铸铁 、 铸钢、 不锈钢 |
不锈钢 |
不锈钢 |
球墨铸铁 |

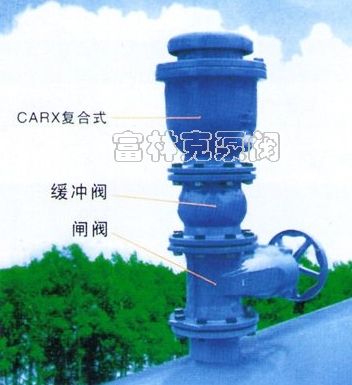

缓冲塞阀安装示意图

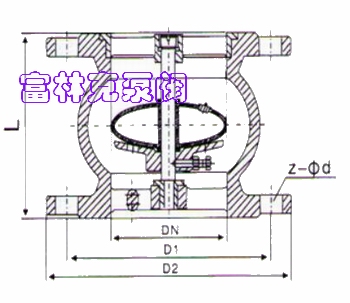

缓冲塞阀结构图
|
公称通径 DN(mm) |
PN （ Mpa ） |
D1 |
D2 |
L |
Z- ∮ 19 |
|
50 |
1.0 |
125 |
160 |
140 |
4-19 |
|
1.6 |
125 |
160 |
4-19 |
||
|
80 |
1.0 |
160 |
195 |
160 |
8-19 |
|
1.6 |
160 |
195 |
8-19 |
||
|
100 |
1.0 |
180 |
215 |
200 |
8-19 |
|
1.6 |
180 |
215 |
8-19 |
||
|
150 |
1.0 |
240 |
280 |
260 |
8-23 |
|
1.6 |
240 |
280 |
8-23 |
||
|
200 |
1.0 |
295 |
335 |
300 |
8-23 |
|
1.6 |
295 |
335 |
12-23 |
||
|
250 |
1.0 |
350 |
390 |
350 |
12-23 |
|
1.6 |
355 |
390 |
12-28 |
||
|
300 |
1.0 |
400 |
440 |
370 |
12-23 |
|
1.6 |
410 |
460 |
12-28 |
||
|
350 |
1.0 |
515 |
565 |
500 |
12-28 |
|
1.6 |
- |
580 |
16-31 |
|
规格 |
25 |
50 |
80 |
100 |
150 |
200-250 |
|
输送管道 |
100-150 |
150-400 |
400-600 |
600-800 |
800-1200 |
1200-1800 |
SCKV缓冲塞阀
